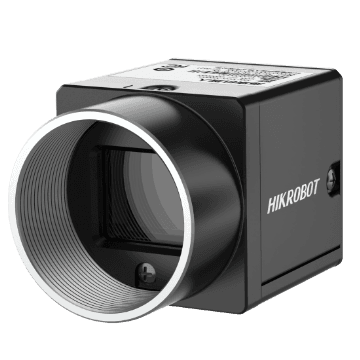

2MP Area Scan Camera, USB3, GMAX4002, Color

Name: 2MP Area Scan Camera, USB3, GMAX4002, Color
Brand: Hikrobot
SKU: MV-CU020-90UC

MV-CU020-90UCHikrobotСензор: GMAX4002 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

2–5 MP USB3 Area Scan камери — GMAX4002, Global shutter, CMOS, C-mount

Model

Product Model: MV-CU020-90UC
Type: 2MP Area Scan Camera, USB3, GMAX4002, Color

Performance

Sensor type: CMOS, global shutter
Sensor model: GMAX4002
Pixel size: 4 μm x 4 μm
Sensor size: 1/1.7"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 8.19 × 4.8 mm
Диагонал на сензора: 9.49 mm
Resolution: 2048 × 1200
Max. frame rate: 150.2 fps @ 2048 × 1200 Bayer GB 8
Dynamic range: 66.9 dB
SNR: 40.8 dB
Gain: 0 dB to 11.1 dB
Exposure time: 4 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono: Color
Pixel format: Bayer GB 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: USB3.0, compatible with USB2.0

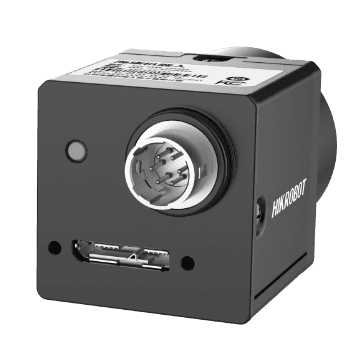

Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2)
Power supply: 9 VDC to 24 VDC, supports USB power supply
Power consumption: Typ. 2.2 W @ 5 VDC (USB3.0 provides power supply)

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 80 g (0.2 lb.)
Ingress protection: IP30 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with USB3 Vision Protocol
Operating system: 32/64-bit Windows 7/10/11, 32/64-bit Linux
Compatibility: USB3 Vision, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CU020_90UC_STD_V2.2.6_241224_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

24.6 mm

Мащаб: 0.082×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACU3-MBMS(DOWN)-AM-ST-3M

MV-ACU3-MBMs-AM-ST-1m

Кабели за захранване и I/O

MV-ACP-H6P(LEFT)-OPEN-ST-5M

MV-ACP-H6p(left)-open-ST-5m

MV-ACP-H6P-OPEN-HF-10M

MV-ACP-H6p-open-HF-10m

MV-ACP-H6P-OPEN-SF-10M

MV-ACP-H6p-open-SF-10m

MV-ACP-H6P-OPEN-ST-1M

MV-ACP-H6p-open-ST-1m

Frame grabber-и

MV-GU2104

MV-GU2100 Series Quad USB3.0 Adaptor

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 9.49 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
