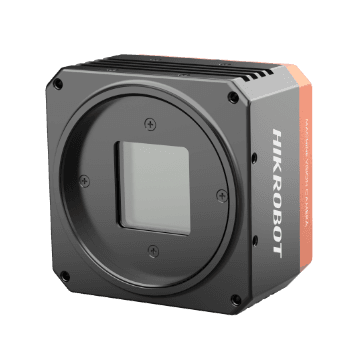

25MP Area Scan Camera, Camera Link, PYTHON25K, Mono, M58-mount, without fan

Name: 25MP Area Scan Camera, Camera Link, PYTHON25K, Mono, M58-mount, without fan
Brand: Hikrobot
SKU: MV-CH250-20CM-M58S-NN

MV-CH250-20CM-M58S-NNHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

> 25 MP Camera Link Area Scan камери — Global shutter, CMOS, M58-mount, IP40

Model

Product Model: MV-CH250-20CM-M58S-NN
Type: 25MP Area Scan Camera, Camera Link, PYTHON25K, Mono, M58-mount, without fan

Performance

Sensor type: CMOS, global shutter
Sensor model: OnSemi PYTHON25K
Pixel size: 4.5 μm × 4.5 μm
Sensor size: 23 mm × 23 mm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 23.04 × 23.04 mm
Диагонал на сензора: 32.58 mm
Resolution: 5120 × 5120
Configuration mode: Full, 80-bit
Tap geometry: 8X_1Y, 10X_1Y
Tap number: 8 Taps, 10 Taps
Max. frame rate: 31.3 fps @ 5120 × 5120
Pixel clock: 60 MHz, 70 MHz, 85 MHz
Dynamic range: 59 dB
SNR: 41 dB
Gain: 0 dB to 32 dB
Exposure time: 45 μs to 10 sec
Mono: Mono
Pixel format: Mono 8
Exposure mode: Off/Once/Continuous exposure mode
Binning: Not support
Decimation: Not support
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Camera Link with SDR interface

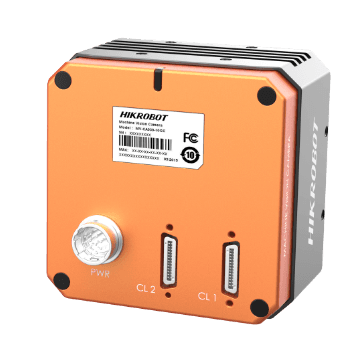

Digital I/O: 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1; Camera Link connector provides I/O (CC1/CC2/CC3/CC4).
Power supply: 9 VDC to 24 VDC
Power consumption: Typ. 9.4 W @ 24 VDC

Mechanical

Lens mount: M58*0.75, flange back length 11.48 mm
Dimension: 70 mm × 70 mm × 44.3 mm (2.8" × 2.8" × 1.7")
Weight: Approx. 380 g (0.8 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or frame grabber software meeting with GenlCam Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11
Compatibility: Camera Link V2.0, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH250_20CM_STD_V1.3.3_220424_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

69.1 mm

Мащаб: 0.23×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Frame grabber-и

MV-GC1002-V2

CML FrameGrabber，with DB15 connector

Обективи, които пасват на тази камера

Филтрирано по байонет M58-mount и по покритие на сензора — кръгът на изображението е поне 32.58 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
