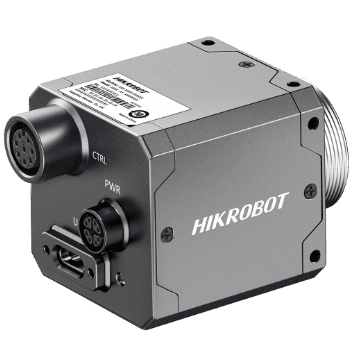

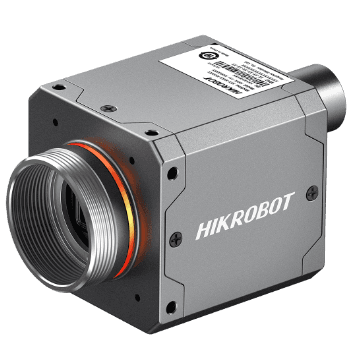

12MP Area Scan Camera, 3rd Gen., USB3.0, Mono, MAX

Name: 12MP Area Scan Camera, 3rd Gen., USB3.0, Mono, MAX
Brand: Hikrobot
SKU: MV-CT2MU0120/G/NN/NN

MV-CT2MU0120/G/NN/NNHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

12–25 MP USB3 Area Scan камери — Global shutter, CMOS, C-mount, IP67

Model

Product Model: MV-CT2MU0120/G/NN/NN
Type: 12MP Area Scan Camera, 3rd Gen., USB3.0, Mono, MAX

Performance

Sensor type: CMOS, global shutter
Sensor model: Stacked BSI
Pixel size: 3.45 μm × 3.45 μm
Sensor size: 1.1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 14.13 × 10.35 mm
Диагонал на сензора: 17.52 mm
Resolution: 4096 × 3000
Max. frame rate: 31 fps @ 4096 × 3000 Mono 8
Dynamic range: 67.4 dB
SNR: 43.9 dB
Gain: 0 dB to 12 dB
Exposure time: 20 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode, supports Trigger Width and Trigger Controlled
Mono/color: Mono
Pixel format: Mono 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: USB 3.0, compatible with USB 2.0
Data interface type: Type-C interface
Control interface: 8-pin M12 A-Code waterproof aviation connector
Digital I/O: 8-pin M8 A-Code aviation connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports USB 3.0 power supply
Power consumption: Typ. 1.9 W @ 5 VDC (USB 3.0 provides power supply, fast heat balance not enabled, and external device not be controlled)

Mechanical

Lens mount: C-mount
Dimension: 42 mm × 42 mm × 43 mm (1.7" × 1.7" × 1.7")
Weight: Approx. 109 g (0.2 lb.)
Ingress protection: IP67 (under proper lens and lens cap installation and wiring)
Temperature: Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with USB3 Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Compatibility: USB3 Vision, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CT2MU0120_G01_STD_V4.6.27_260331_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

42.4 mm

Мащаб: 0.14×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 17.52 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
