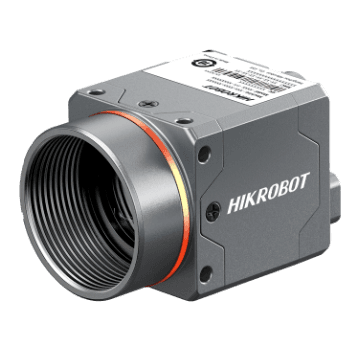

6MP Area Scan Camera, 3rd Gen., USB3.0, Color, BASE

Name: 6MP Area Scan Camera, 3rd Gen., USB3.0, Color, BASE
Brand: Hikrobot
SKU: MV-CT0CU0060/R/NN/NN

MV-CT0CU0060/R/NN/NNHikrobotСензор: IMX178 Rolling shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

5–12 MP USB3 Area Scan камери — IMX178, Rolling shutter, CMOS, C-mount

Model

Product Model: MV-CT0CU0060/R/NN/NN
Type: 6MP Area Scan Camera, 3rd Gen., USB3.0, Color, BASE

Performance

Sensor type: CMOS, rolling shutter
Sensor model: Sony IMX178
Pixel size: 2.4 μm × 2.4 μm
Sensor size: 1/1.8"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 7.37 × 4.92 mm
Диагонал на сензора: 8.86 mm
Resolution: 3072 × 2048
Max. frame rate: 60.9 fps @ 3072 × 2048 Bayer RG 8
Dynamic range: 66.2 dB
SNR: 41.4 dB
Gain: 0 dB to 24 dB
Exposure time: 8 μs to 1 sec
Exposure mode: Off/Once/Continuous exposure mode, supports Rolling and Global Reset
Mono/color: Color
Pixel format: Mono 8, Bayer RG 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: USB 3.0, compatible with USB 2.0
Data interface type: Type-C interface
Control interface: Not supported
Digital I/O: 8-pin M8 A-Code aviation connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports USB 3.0 power supply
Power consumption: Typ. 1.6 W @ 5 VDC (USB 3.0 provides power supply)

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 72 g (0.2 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with USB3 Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Compatibility: USB3 Vision, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CT060R_60UC01_BASE_STD_V4.6.7_251021_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

22.1 mm

Мащаб: 0.074×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 8.86 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
