8k pixels Linescan Cameras.Camera Link,Mono

Name: 8k pixels Linescan Cameras.Camera Link,Mono
Brand: Hikrobot
SKU: MV-CL082-92CM(V2.0)

MV-CL082-92CM(V2.0)Hikrobot

Заяви оферта Datasheet PDF Ръководство CAD чертеж

< 1 MP Camera Link Line Scan камери — CMOS, M72-mount, IP40

Model

Product Model: MV-CL082-92CM(V2.0)
Type: 8k pixels Linescan Cameras.Camera Link,Mono

Performance

Sensor type: CMOS
Pixel size: 7 μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 57.34 × 0.01 mm
Диагонал на сензора: 57.34 mm
Resolution: 8192 × 2
Image mode: Supports 1-line, 2-TDI
Max. line rate: 20 kHz (Base), 40 kHz (Medium), 80 kHz (Full), 100 kHz (80-bit)
Configuration mode: Base, Medium, Full, 80-bit
Tap geometry: 1 × 2, 1 × 4, 1 × 8, 1 × 10
Tap number: 2 Taps, 4 Taps, 8 Taps, 10 Taps
Pixel clock: 40 MHz, 66 MHz, 80 MHz, 85 MHz
Dynamic range: 63.4 dB
Mono/color: Mono
SNR: 40.8 dB
Gain: Supports 1.0 ×
Exposure time: 3 μs to 10 ms
Exposure mode: Off/ Once/ Continuous exposure mode; supports fixed time exposure, trigger-width exposure
Pixel format: Mono 8/10/12
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal reverse image output
Trigger mode: External trigger, internal trigger
External trigger mode: Line trigger, frame trigger, line + frame trigger

Electrical feature

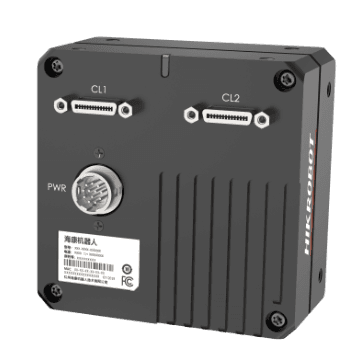

Data interface: Camera Link (SDR connector); USB interface for updating firmware
Digital I/O: 12-pin P10 connector provides power and I/O: configurable input/output × 4 (Line 0/1/3/4) and support single-ended/differential. Camera Link provides I/O (CC1/CC2/CC3/CC4).
Power supply: 12 VDC to 24 VDC
Power consumption: Typ. 9.8 W @ 12 VDC

Mechanical

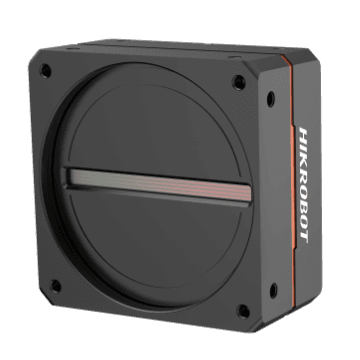

Lens mount: M72*0.75, flange back length 12 mm, applicable to F-mount via lens adapter
Dimension: 76 mm × 76 mm × 42.1 mm (3.0" × 3.0" × 1.7")
Weight: Approx. 320 g (0.7 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature : –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 5% RH to 90% RH (no condensation)

General

Client software: MVS and frame grabber software meeting with Camera Link Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11
Compatibility: Camera Link V1.2, GenICam
Certification: CE, RoHS2.0, KC

Фърмуер

MV_CL082_92CM_STD_V4.0.1_220908_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

172 mm

Мащаб: 0.57×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACCL-SDR-SDR-HF-7M

Camera Link cable(SDR-SDR)，high flex，7m

MV-ACCL-SDR-SDR-ST-5M

Camera Link cable(SDR-SDR)，standard，5m

Frame grabber-и

MV-GC1002-V2

CML FrameGrabber，with DB15 connector

Обективи, които пасват на тази камера

Филтрирано по байонет M72-mount и по покритие на сензора — кръгът на изображението е поне 57.34 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
