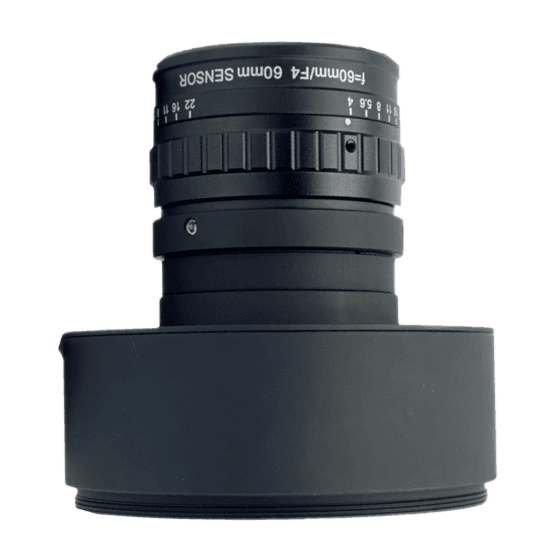

60mm，F4.0，Image Size φ64mm，Recommended Magnification 0.067~0.2X，M72 Mount

Name: 60mm，F4.0，Image Size φ64mm，Recommended Magnification 0.067~0.2X，M72 Mount
Brand: Hikrobot
SKU: MVL-LF6040M-0168V-M72

MVL-LF6040M-0168V-M72Hikrobot

Заяви оферта Datasheet PDF CAD чертеж

Обективи — 60 mm, M72-mount

Model

Product Model: MVL-LF6040M-0168V-M72
Type: 60mm，F4.0，Image Size φ64mm，Recommended Magnification 0.067~0.2X，M72 Mount

Performance

Focal length: 60 mm
F-number: F4.0 to F22
Image size: Φ60 mm
Optical distortion: 0.14%
Magnification range: 0.067 x to 0.2 x
Working distance range: 945 mm to 345 mm (tolerance: ±5 mm)

Mechanical

Iris control: Manual
Focus control: Manual
Filter thread: M39 × P0.5
Mount: M72 × P0.75
Flange back length: 12 mm
Dimension: Φ75 mm × 72.8 mm to 80.8 mm (Φ3" × 2.9" to 3.2")
Temperature: –10 °C to 50°C (14 °F to 122 °F)

General

Certification: RoHS 2.0

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmФокусно разстояниеmmПиксели по ширинаpx

Зрително поле

40 mm

Мащаб: 0.2×

Резолюция на пиксел

0.0163 mm/px

Най-малък откриваем детайл: 0.049 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
