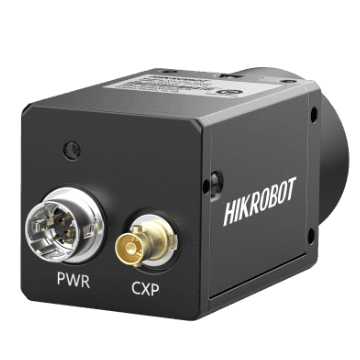

5MP SWIR area scan camera, IMX992, 1link CXP-12, fanless, without heat sink

Name: 5MP SWIR area scan camera, IMX992, 1link CXP-12, fanless, without heat sink
Brand: Hikrobot
SKU: MV-CI050-Y1S-NN

MV-CI050-Y1S-NNHikrobotСензор: IMX992 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

5–12 MP CoaXPress Area Scan камери — IMX992, Global shutter, C-mount, IP40

Model

Product Model: MV-CI050-Y1S-NN
Type: 5MP SWIR area scan camera, IMX992, 1link CXP-12, fanless, without heat sink

Performance

Sensor type: InGaAs, global shutter
Sensor model: Sony® IMX992
Pixel size: 3.45 μm × 3.45 μm
Sensor size: 1/1.4"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 8.94 × 7.09 mm
Диагонал на сензора: 11.41 mm
Resolution: 2592 × 2056
Max. frame rate: 120 fps @ 2592 × 2056 Mono 8
Dynamic range: 50.6 dB
SNR: 47.7 dB
Gain: 0 dB to 18 dB
Exposure time: UltraShort exposure mode: 8 μs to 14 μs SuperShort exposure mode: 15 μs to 22 μs Standard exposure mode: 23 μs to 100 ms
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/10/12
Binning: Supports 1 × 1, 2 × 2, 3 × 3, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: CoaXPress with Micro-BNC interface
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports PoCXP
Power consumption: Typ. 4.2 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: Device with heat sink: 29 mm × 85.6 mm × 42 mm (1.1" × 3.4" × 1.7") Device without heat sink: 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Weight: Device with heat sink: Approx. 170 g (0.4 lb.) Device without heat sink: Approx. 90 g (0.2 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –10 °C to 40 °C (14 °F to 104 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or frame grabber software meeting with CoaXPress Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Compatibility: CoaXPress, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CI050_Y1S_NN_STD_V4.1.21_251110_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

26.8 mm

Мащаб: 0.089×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 11.41 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
