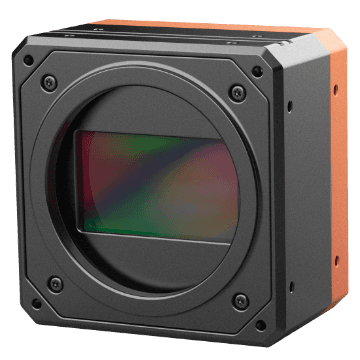

152MP Area Scan Camera, GMAX32152, GigE, Mono, M72-mount, fanless

Name: 152MP Area Scan Camera, GMAX32152, GigE, Mono, M72-mount, fanless
Brand: Hikrobot
SKU: MV-CH1520-90GM-M72-NN

MV-CH1520-90GM-M72-NNHikrobotСензор: GMAX32152 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

> 25 MP GigE Area Scan камери — GMAX32152, Global shutter, CMOS, M72-mount

Model

Product Model: MV-CH1520-90GM-M72-NN
Type: 152MP Area Scan Camera, GMAX32152, GigE, Mono, M72-mount, fanless

Performance

Sensor type: CMOS, global shutter
Sensor model: Gpixel GMAX32152
Pixel size: 3.2 μm × 3.2 μm
Sensor size: 53.0 mm × 29.4 mm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 52.22 × 29.44 mm
Диагонал на сензора: 59.95 mm
Resolution: 16320 × 9200
Max. frame rate: 0.8 fps @ 16320 × 9200 Mono 8 (non-compressed mode) 5 fps @ 16320 × 9200 Mono 8 (compressed mode in JPEG)
Dynamic range: 64.4 dB
SNR: 39.1 dB
Gain: 1.4x to 5.2x
Exposure time: 20 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/10/10Packed/12/12Packed Mono 8 (JPEG)
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 ×2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 ×2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)

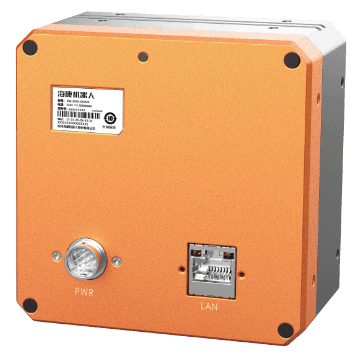

Digital I/O: 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 12 VDC to 24 VDC
Power consumption: Typ. 9 W @ 24 VDC

Mechanical

Lens mount: M72*0.75, flange back length 19.55 mm
Dimension (without lens): 100 mm × 100 mm × 60 mm (3.9" × 3.9" × 2.4")
Weight: Approx. 856 g (1.9 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –30 °C to 70 °C (–22 °F to 158 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11 (memory more than 8 GB), and 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenlCam
Certification: RoHS

Фърмуер

MV_CH1520_90GM_STD_V4.1.2_260608_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

157 mm

Мащаб: 0.52×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет M72-mount и по покритие на сензора — кръгът на изображението е поне 59.95 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
