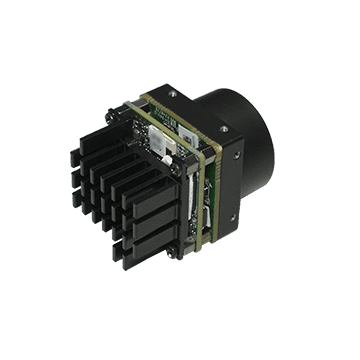

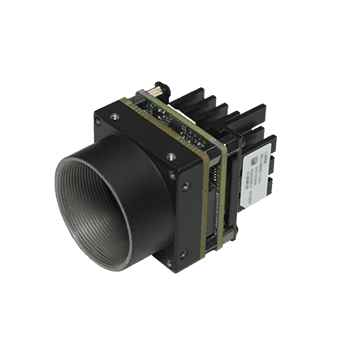

5MP Board Level Camera，USB3.0 , FPC interface，Color，C-mount

Name: 5MP Board Level Camera，USB3.0 , FPC interface，Color，C-mount
Brand: Hikrobot
SKU: MV-CB050-11UC-C

MV-CB050-11UC-CHikrobotСензор: IMX264 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

5–12 MP USB3 Area Scan камери — IMX264, Global shutter, CMOS, C-mount

Model

Product Model: MV-CB050-11UC-C
Type: 5MP Board Level Camera，USB3.0 , FPC interface，Color，C-mount

Performance

Sensor type: CMOS, global shutter
Sensor model: Sony® IMX264
Pixel size: 3.45 μm × 3.45 μm
Sensor size: 2/3"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 8.45 × 7.07 mm
Диагонал на сензора: 11.01 mm
Resolution: 2448 × 2048
Max. frame rate: 60 fps @ 2448 × 2048
Dynamic range: 72 dB
SNR: 40.2 dB
Gain: 0 dB to 24 dB
Exposure time: UltraShort exposure mode: 1 μs to 14 μs Standard exposure mode: 15 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono: Color
Pixel format: Mono 8/10/12, Bayer RG 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: USB3.0, compatible with USB2.0
Digital I/O: Bi-directional non-isolated I/O × 2 (Line 2, Line 5)
Power supply: 5 VDC (USB3.0 provides power supply)
Power consumption: Typ. 2.8 W @ 5 VDC (USB3.0 provides power supply)

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 31.3 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 37 g (0.08 lb.)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 80% RH (no condensation)

General

Client software: MVS or third-party software meeting with USB3 Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: USB3 Vision, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CB050_11UC_STD_V2.0.18_220830_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

25.4 mm

Мащаб: 0.084×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACU3-MBMS(DOWN)-AM-ST-3M

MV-ACU3-MBMs-AM-ST-1m

Frame grabber-и

MV-GU2104

MV-GU2100 Series Quad USB3.0 Adaptor

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 11.01 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
