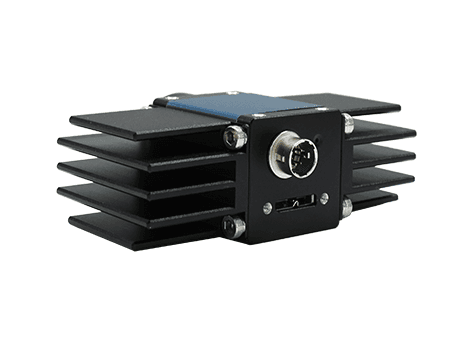

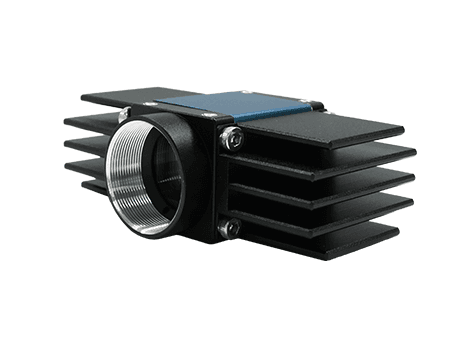

ME2S-138-136U3M-SWIR F02

Name: ME2S-138-136U3M-SWIR F02
Brand: Daheng Imaging
SKU: ME2S-138-136U3M-SWIRF02

ME2S-138-136U3M-SWIRF02Daheng ImagingСензор: IMX990 Global shutter →

Заяви оферта Datasheet PDF

1–2 MP USB3 Area Scan камери — IMX990, Global shutter, CMOS, SWIR

Specifications

Model: ME2S-138-136U3M-SWIR F02
Product Families: MERCURY2 SUPER
Resolution: 1280×1024
Frame Rate (fps): 136
Sensor Manufacturer: Sony
Sensor: 1/2" IMX990 Global shutter CMOS
Pixel Size: 5μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 6.4 × 5.12 mm
Диагонал на сензора: 8.2 mm
Pixel Bit Depth: 8bit，10bit，12bit
Data Interface: USB3.0
Lens Mount: C
Spectrum: Mono，SWIR
Pixel Formats: Mono8，Mono10，Mono12
Signal Noise Ratio: 50.6 dB
Exposure Time: UltraShort: 3μs~100μs, Standard: 13μs ~ 1s
Gain: 0dB ~ 24dB
Binning: 1×1, 1×2, 2×1, 2×2
Decimation: Sensor: 1×1, 2×2
Reverse X/Y: Reverse X/Y
I/O Interface: 1 input and 1 output with opto-isolated, 1 programmable GPIO
Power Requirement: Power over USB3.0
Power Consumption: 3.04 W @ 5 VDC
Operating Temp.: 0°C ~ +45°C
Storage Temp.: 20°C ~ +70°C
Operating Humidity: 10% ~ 80%
Dimensions (W×H×L): 29 mm × 29 mm × 38.8 mm (w/o lens adapter, connectors or Heat Dissipation Fins)
Weight: 60g
Conformity: CE, RoHS, FCC, ICES, UKCA, USB3.0 Vision, GenICam

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

19.2 mm

Мащаб: 0.064×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 8.2 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
