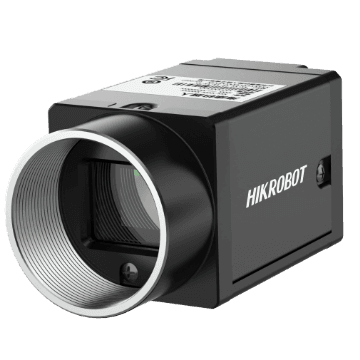

12MP Area Scan Camera, GigE, IMX226, V2, Mono

Name: 12MP Area Scan Camera, GigE, IMX226, V2, Mono
Brand: Hikrobot
SKU: MV-CU120-10GMV2

MV-CU120-10GMV2HikrobotСензор: IMX226 Rolling shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

12–25 MP GigE Area Scan камери — IMX226, Rolling shutter, CMOS, C-mount

Model

Product Model: MV-CU120-10GM V2
Type: 12MP Area Scan Camera, GigE, IMX226, V2, Mono

Performance

Sensor type: CMOS, rolling shutter
Sensor model: Sony® IMX226
Pixel size: 1.85 μm × 1.85 μm
Sensor size: 1/1.7"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 7.44 × 5.62 mm
Диагонал на сензора: 9.33 mm
Resolution: 4024 × 3036
Max. frame rate: 9.7 fps @ 4024 × 3036 Mono 8
Dynamic range: 70.5 dB
SNR: 40.5 dB
Gain: 0 dB to 20 dB
Exposure time: 34 μs to 2 sec
Mono/color: Mono
Exposure mode: Off/Once/Continuous exposure mode
Pixel format: Mono 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)

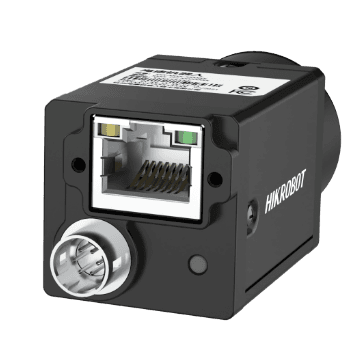

Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, PoE is optional
Power consumption: Typ. 1.78 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Weight: Approx. 100 g (0.2 lb.)
Ingress protection: IP30 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CU120_10GM_S2_STD_V4.0.7_231027_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

22.3 mm

Мащаб: 0.074×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 9.33 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
