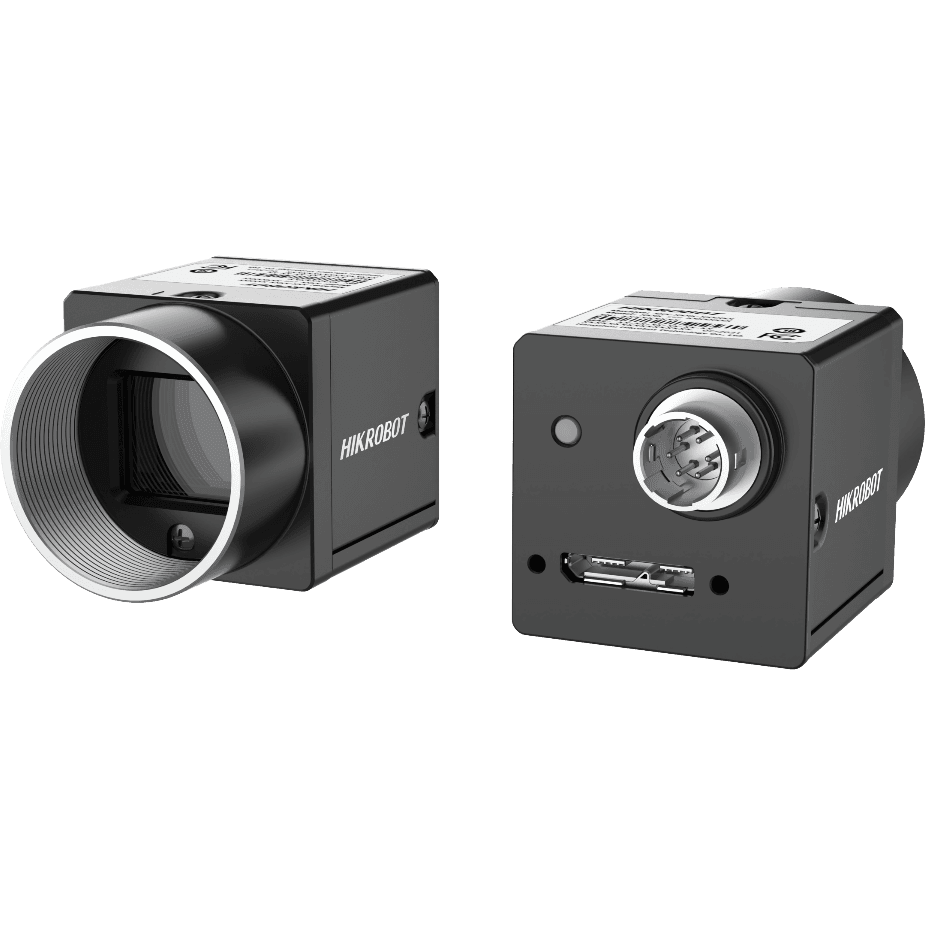

1.3MP Area Scan Camera, USB3, SS, Color

Name: 1.3MP Area Scan Camera, USB3, SS, Color
Brand: Hikrobot
SKU: MV-CU013-80UC

MV-CU013-80UCHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

1–2 MP USB3 Area Scan камери — Global shutter, CMOS, C-mount, IP40

Model

Product Model: MV-CU013-80UC
Type: 1.3MP Area Scan Camera, USB3, SS, Color

Performance

Sensor type: CMOS, global shutter
Sensor model: SS
Pixel size: 4.0 μm × 4.0 μm
Sensor size: 1/2.7"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 5.12 × 4.1 mm
Диагонал на сензора: 6.56 mm
Resolution: 1280 × 1024
Max. frame rate: 240.4 fps @1280 × 1024 Bayer BG 8
Dynamic range: 50.6 dB
SNR: 38.7 dB
Gain: 0 dB to 20 dB
Exposure time: 30 μs to 1 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Color
Pixel format: Bayer BG 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: USB3.0, compatible with USB2.0
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2)
Power supply: 9 VDC to 24 VDC, supports USB3.0 power supply
Power consumption: Typ. 1.7 W@5 VDC (USB3.0 provides power supply)

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 77 g (0.2 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
Humidity: 20% to 80% RH, non-condensing

General

Client software: MVS or third-party software meeting with USB3 Vision Protocol
Operating system: 32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS
Compatibility: USB3 Vision, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CU013_80UC_STD_V2.0.38_230511_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

15.4 mm

Мащаб: 0.051×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACU3-MBMS(DOWN)-AM-ST-3M

MV-ACU3-MBMs-AM-ST-1m

Frame grabber-и

MV-GU2104

MV-GU2100 Series Quad USB3.0 Adaptor

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 6.56 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
