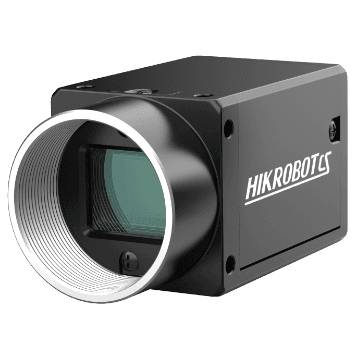

12MP Area Scan Camera, GigE, V5, Color

Name: 12MP Area Scan Camera, GigE, V5, Color
Brand: Hikrobot
SKU: MV-CS120-10GCV5

MV-CS120-10GCV5HikrobotСензор: IMX226 Rolling shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

12–25 MP GigE Area Scan камери — IMX226, Rolling shutter, CMOS, C-mount

Model

Product Model: MV-CS120-10GC V5
Type: 12MP Area Scan Camera, GigE, V5, Color

Performance

Sensor type: CMOS, rolling shutter
Sensor model: Sony® IMX226
Pixel size: 1.85 μm × 1.85 μm
Sensor size: 1/1.7”
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 7.44 × 5.62 mm
Диагонал на сензора: 9.33 mm
Resolution: 4024 × 3036
Max. frame rate: 10 fps @ 4024 × 3036 Bayer RG 8
Dynamic range: 69.4 dB
SNR: 42.3 dB
Gain: 0 dB to 20 dB
Exposure time: 33 μs to 2 sec
Exposure mode: Off/Once/Continuous exposure mode, and supports Rolling and Global Reset mode
Mono/color: Color
Pixel format: Mono 8 Bayer RG 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)

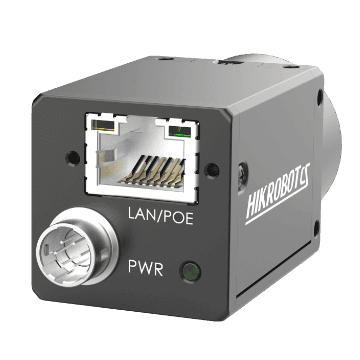

Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2)
Power supply: 9 VDC to 24 VDC, supports PoE
Power consumption: Typ. 1.5 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Weight: Approx. 100 g (0.2 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CS120_10GC_STD_V4.5.10_250213_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

22.3 mm

Мащаб: 0.074×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 9.33 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
