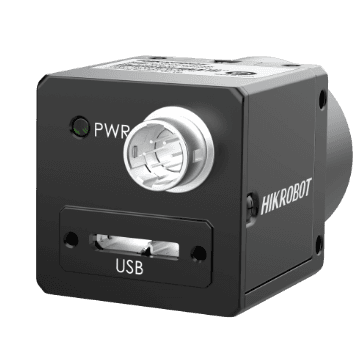

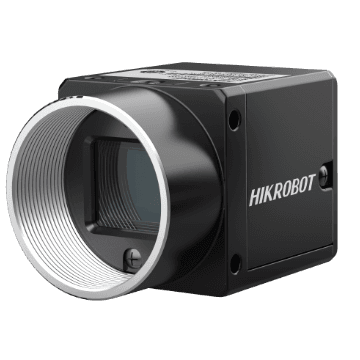

4MP Area Scan Camera, USB3.0, 2nd Gen, Color.

Name: 4MP Area Scan Camera, USB3.0, 2nd Gen, Color.
Brand: Hikrobot
SKU: MV-CS040-A0UC

MV-CS040-A0UCHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

2–5 MP USB3 Area Scan камери — Global shutter, CMOS, C-mount, IP40

Model

Product Model: MV-CS040-A0UC
Type: 4MP Area Scan Camera, USB3.0, 2nd Gen, Color.

Performance

Sensor type: CMOS, global shutter
Pixel size: 5.5 μm × 5.5 μm
Sensor size: 1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 11.26 × 11.26 mm
Диагонал на сензора: 15.93 mm
Resolution: 2048 × 2048
Max. frame rate: 90.1 fps @ 2048 × 2048 Bayer GB 8
Dynamic range: 59.7 dB
SNR: 39.6 dB
Gain: 0 dB to 12 dB
Exposure time: 30 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Color
Pixel format: Mono 8/10/12, Bayer GB 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: USB 3.0, compatible with USB 2.0
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports USB 3.0 power supply
Power consumption: Typ. 2.4 W @ 5 VDC (USB 3.0 provides power supply)

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 88 g (0.2 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with USB3 Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: USB3 Vision, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CS040_A0UC_STD_V2.0.43_231113_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

33.8 mm

Мащаб: 0.11×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACU3-MBMS(DOWN)-AM-ST-3M

MV-ACU3-MBMs-AM-ST-1m

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 15.93 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
