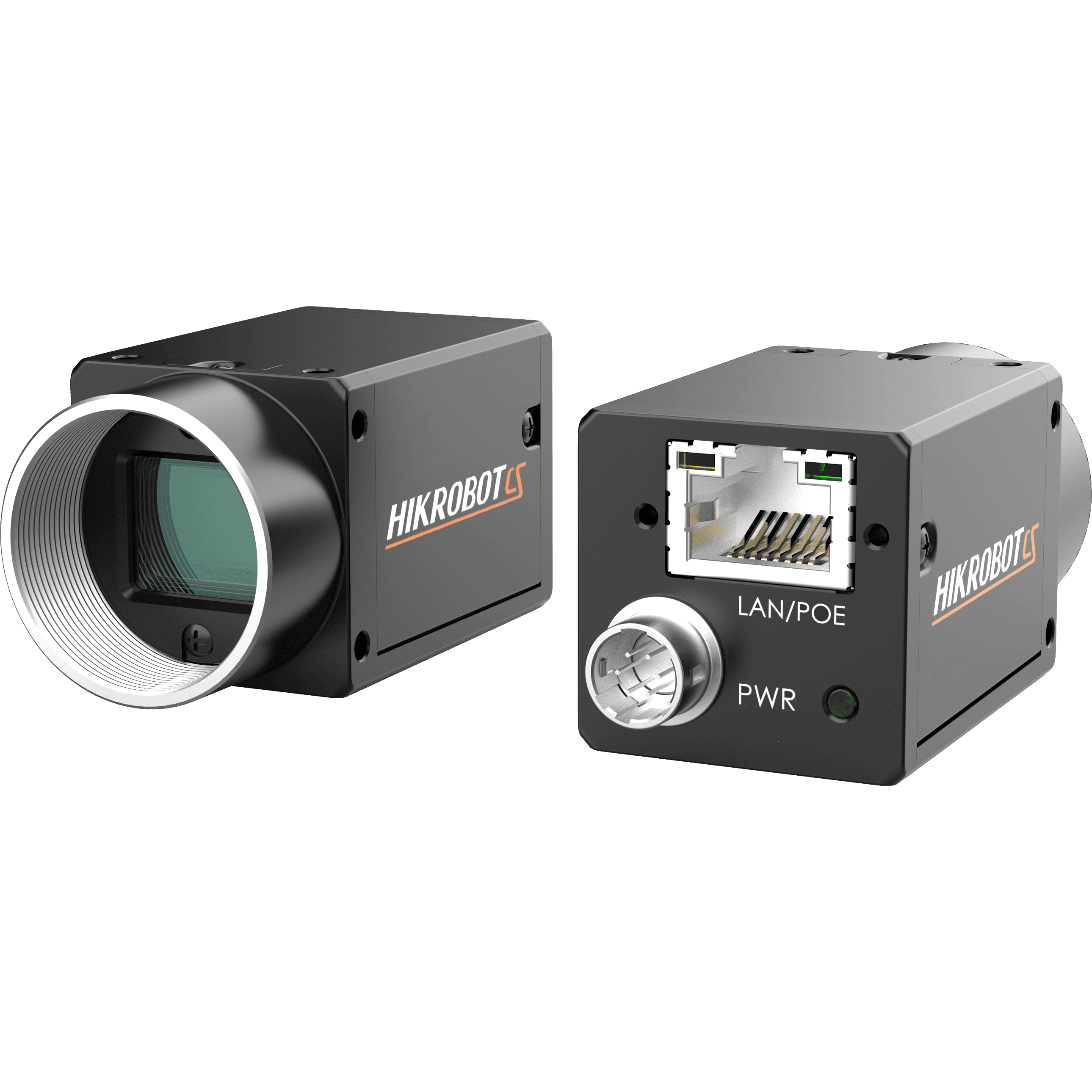

0.4MP Area Scan Camera, GigE, IMX287, Mono

Name: 0.4MP Area Scan Camera, GigE, IMX287, Mono
Brand: Hikrobot
SKU: MV-CS004-11GM

MV-CS004-11GMHikrobotСензор: IMX287 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

< 1 MP GigE Area Scan камери — IMX287, Global shutter, CMOS, C-mount

Model

Product Model: MV-CS004-11GM
Type: 0.4MP Area Scan Camera, GigE, IMX287, Mono

Performance

Sensor type: CMOS, global shutter
Sensor model: Sony® IMX287
Pixel size: 6.9 μm × 6.9 μm
Sensor size: 1/2.9"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 4.97 × 3.73 mm
Диагонал на сензора: 6.21 mm
Resolution: 720 × 540
Max. frame rate: 312.9 fps @720 × 540 Mono 8
Dynamic range: 73.6 dB
SNR: 43 dB
Gain: 0 dB to 24 dB
Exposure time: 1 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono: Mono
Pixel format: Mono 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet, compatible with Fast Ethernet
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports PoE
Power consumption: Typ. 2.2 W@12 VDC

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 100 g (0.22 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 80% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CS004_11GM_STD_V4.0.10_220913_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

14.9 mm

Мащаб: 0.05×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 6.21 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
