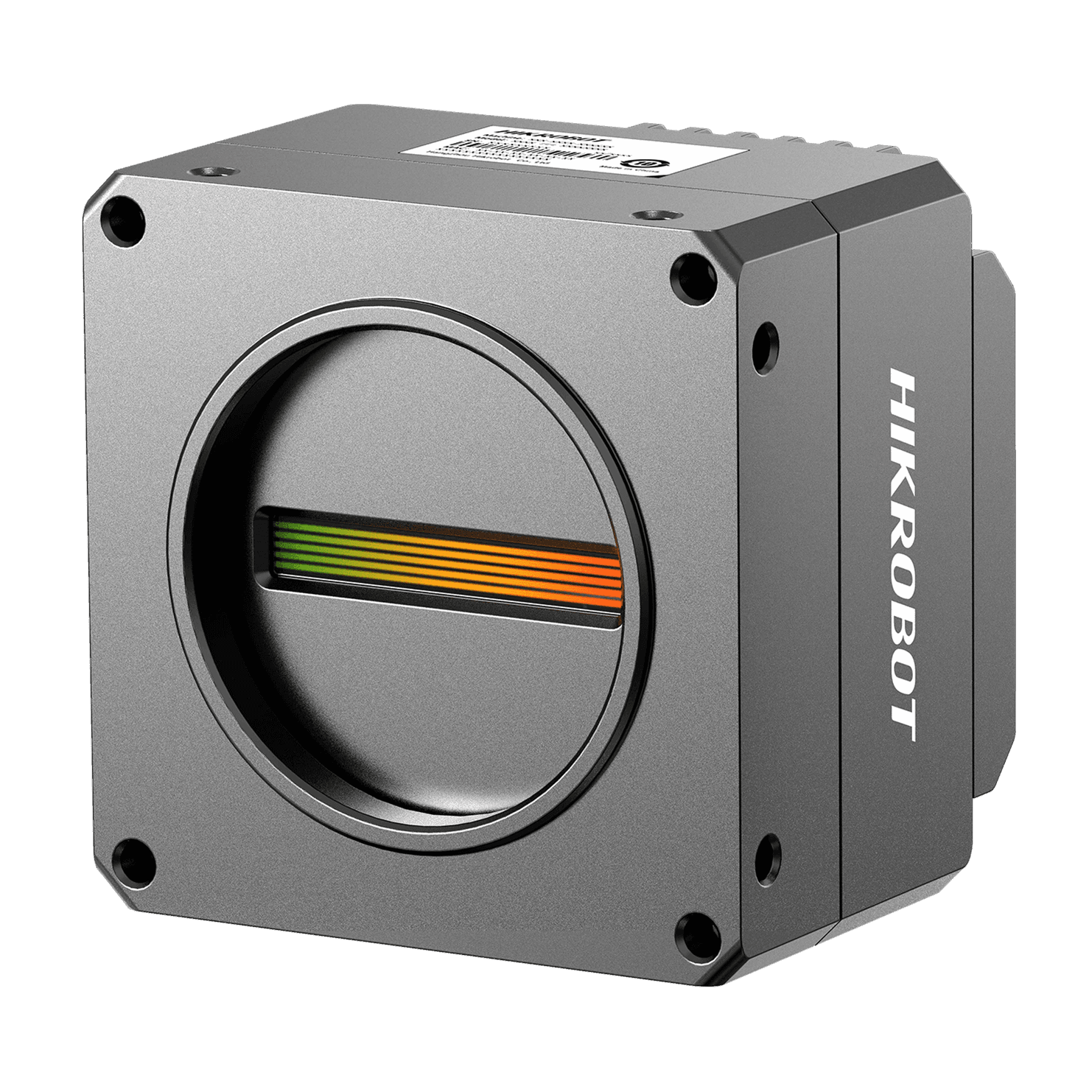

4k 7μm，2.5G，color

Name: 4k 7μm，2.5G，color
Brand: Hikrobot
SKU: MV-CL044-91NC

MV-CL044-91NCHikrobot

Заяви оферта Datasheet PDF Ръководство CAD чертеж

< 1 MP 5GigE Line Scan камери — CMOS, M42-mount, IP40

Model

Product Model: MV-CL044-91NC
Type: 4k 7μm，2.5G，color

Performance

Sensor type: CMOS
Pixel size: 7 μm × 7 μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 28.67 × 0.02 mm
Диагонал на сензора: 28.67 mm
Resolution: 4096 ×3
Image mode: Supports 1-Line
Max. line rate: Full resolution: 75.3 kHz @ Mono 8/Bayer RG 8, 25.1 kHz @ RGB 8/BGR 8, 37.7 kHz @ Bayer RG 10 Line rate after ROI: Max. 100 kHz (3080 P and below)
Dynamic range: 61.3 dB
SNR: 40.3 dB
Gain: 1.0 ×, 2.0 ×, 3.0 ×, 4.0 ×
Exposure time: 1 μs to 10 ms
Exposure mode: Off/Once/Continuous exposure mode, and supports trigger-width exposure
Mono: Color
Pixel format: RGB 8, BGR 8 Bayer RG 8/10 Mono 8
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Not supported
Trigger mode: External trigger, internal trigger
External trigger mode: Line trigger, frame trigger, line + frame trigger

Electrical feature

Data interface: 2.5 Gigabit Ethernet (2500 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s) and Fast Ethernet (100 Mbit/s)

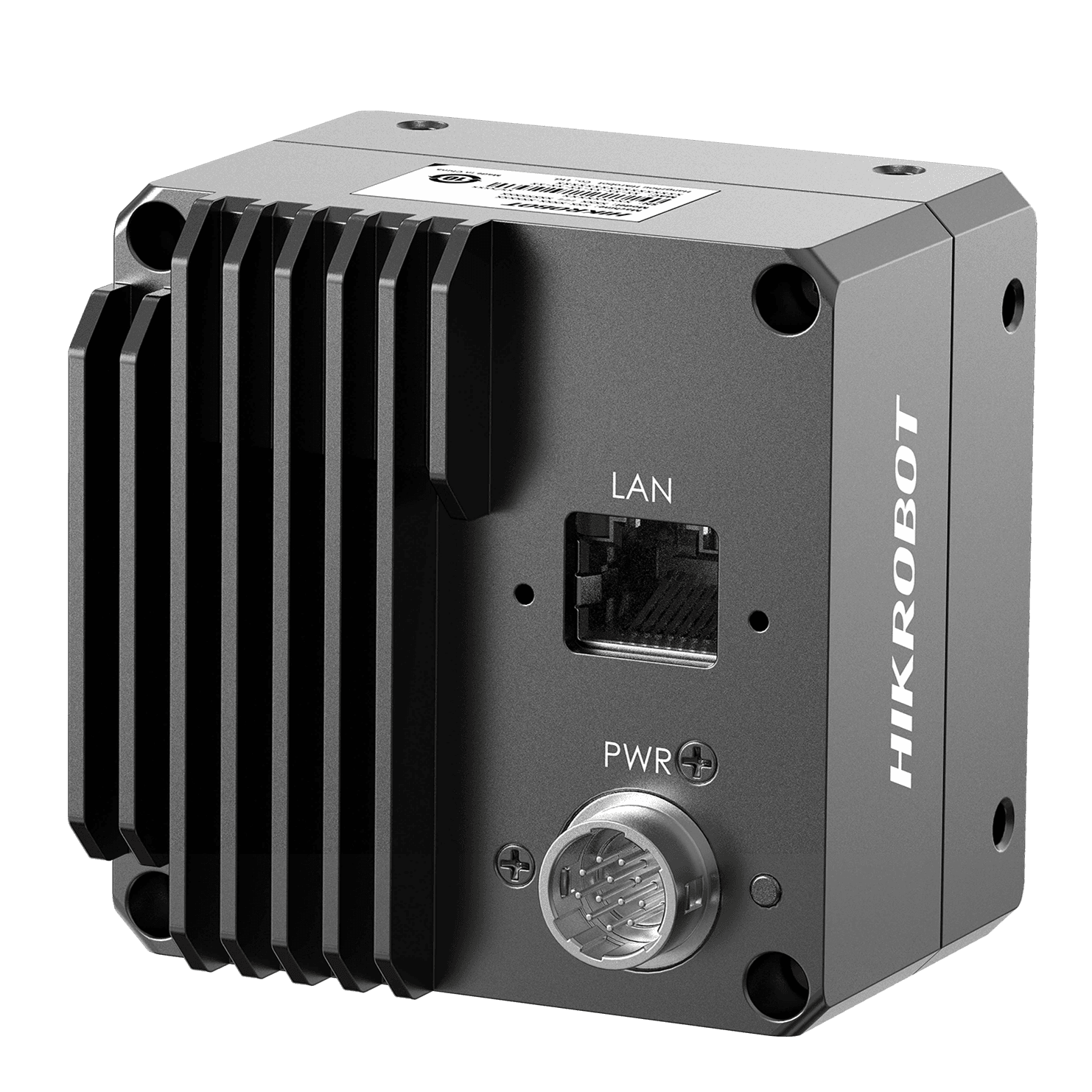

Digital I/O: 12-pin P10 connector provides power and I/O: bi-directional configurable I/O × 4 (Line 0/1/3/4) and support single-ended/differential I/O signal
Power supply: 12 VDC to 24 VDC, supports PoE
Power consumption: Typ. 7.2 W @ 12 VDC

Mechanical

Lens mount: M42*1.0, flange back length 12 mm Connecting to F-mount, C-mount, and other lenses via adapter ring
Dimension: 62 mm × 62 mm × 46.1 mm (2.4" × 2.4" × 1.8")
Weight: Approx. 260 g (0.6 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 80% RH (no condensation)

General

Client software: MVS or the third-party software meeting with GigE Vision protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11 and 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CL044_91NC_STD_V4.1.4_250711_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

86 mm

Мащаб: 0.29×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет M42-mount и по покритие на сензора — кръгът на изображението е поне 28.67 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
