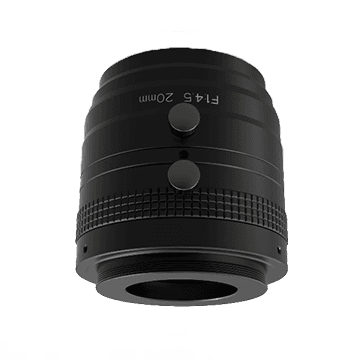

20mm, F4.5, Image Size φ30mm, Recommended Magnification 0.02~0.134X, M42-Mount

Name: 20mm, F4.5, Image Size φ30mm, Recommended Magnification 0.02~0.134X, M42-Mount
Brand: Hikrobot
SKU: MVL-AF2045M-M42

MVL-AF2045M-M42Hikrobot

Заяви оферта Datasheet PDF CAD чертеж

Обективи — 20 mm, M42-mount

Model

Product Model: MVL-AF2045M-M42
Type: 20mm, F4.5, Image Size φ30mm, Recommended Magnification 0.02~0.134X, M42-Mount

Performance

Focal length: 20 mm
F-number: F4.5 to C
Image size: Φ30 mm
Optical distortion: 0.20%
Magnification range: 0.02 x to 0.134 x
Working distance range: 150 mm to 999 mm

Mechanical

Iris control: Manual
Focus control: Manual
Filter thread: M43 × 0.75
Mount: M42 × P1
Flange back length: 12 mm
Dimension: Φ52.7 mm × 48.8 mm to 51.4 mm (Φ2.1" × 1.9" to 2.0")
Weight: 243 g (0.5 Ib.)
Temperature: –10 °C to 50 °C (14 °F to 122 °F)

General

Certification: RoHS 2.0

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmФокусно разстояниеmmПиксели по ширинаpx

Зрително поле

120 mm

Мащаб: 0.067×

Резолюция на пиксел

0.049 mm/px

Най-малък откриваем детайл: 0.147 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
