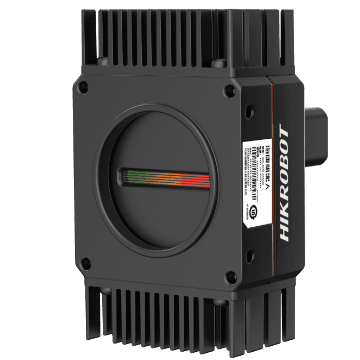

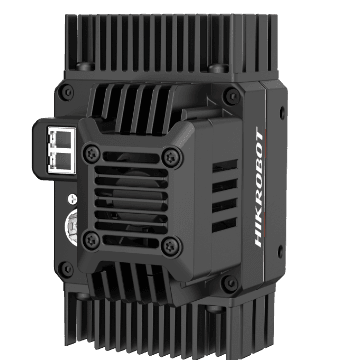

4k 7μm，color，XoF

Name: 4k 7μm，color，XoF
Brand: Hikrobot
SKU: MV-CL042-91FC

MV-CL042-91FCHikrobot

Заяви оферта Datasheet PDF Ръководство CAD чертеж

< 1 MP Line Scan камери — CMOS, M42-mount, IP40

Model

Product Model: MV-CL042-91FC
Type: 4k 7μm，color，XoF

Performance

Sensor type: CMOS
Pixel size: 7 μm × 7 μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 28.67 × 0.01 mm
Диагонал на сензора: 28.67 mm
Resolution: 4096 × 2
Image mode: Supports 1-Line
Max. line rate: Standard mode: 98 kHz @ RGB 8/BGR 8, 100 kHz @ Mono 8/10/12/Bayer RG 8/10/12/Bayer RBGG 8 Line rate after ROI: 100 kHz
Dynamic range: 65.6 dB
SNR: 40 dB
Gain: 1.0 ×, 1.4 ×, 1.6 ×, 2.4 ×, 3.2 ×
Exposure time: 3 μs to 10 ms
Exposure mode: Off/Once/Continuous exposure mode
Mono: Color
Pixel format: Bayer RG 8/10/12, Bayer RBGG 8, RGB 8, BGR 8, Mono 8/10/12
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal reverse image output
Trigger mode: External trigger, internal trigger
External trigger mode: Line trigger, frame trigger, line + frame trigger

Electrical feature

Data interface: LC fiber connector
Digital I/O: 12-pin P10 connector provides power and I/O: Configurable input/output × 4 (Line 0/1/3/4) and single-ended/differential is supported.
Power supply: 12 VDC to 24 VDC
Power consumption: Typ. 9 W @ 12 VDC

Mechanical

Lens mount: M42*1.0, flange back length 12 mm, applicable to F-mount via lens adapter
Dimension: 101.2 mm × 62 mm × 70.7 mm (4.0" × 2.4" × 2.8")
Weight: Approx. 300 g (0.7 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 5% to 90% RH, non-condensing

General

Client software: MVS
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11
Compatibility: XoFLink, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CL042_91FC_XOF_STD_V4.1.1_250328_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

86 mm

Мащаб: 0.29×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-AC10G-2LC-2LC-ST-3M

MV-AC10G-2LC-2LC-ST-3m

MV-AC10G-SFP-850-LC

Обективи, които пасват на тази камера

Филтрирано по байонет M42-mount и по покритие на сензора — кръгът на изображението е поне 28.67 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
