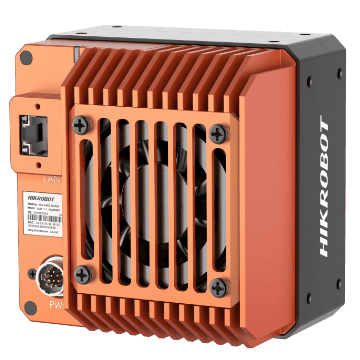

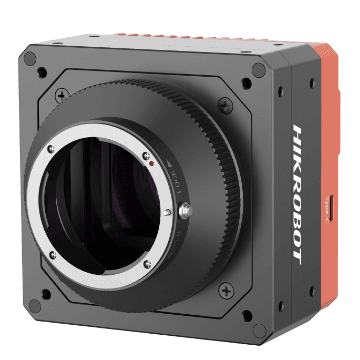

61MP Area Scan Camera, IMX455, 10GigE, color, F-mount, with TEC
> 25 MP 10GigE Area Scan камери — IMX455, Rolling shutter, CMOS, F-mount
Model
- Product Model
- MV-CH610-10TC-F-TF
- Type
- 61MP Area Scan Camera, IMX455, 10GigE, color, F-mount, with TEC
Performance
- Sensor type
- CMOS, rolling shutter
- Sensor model
- Sony® IMX455
- Pixel size
- 3.76 μm × 3.76 μm
- Sensor size
- 36 mm × 24 mm
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 35.98 × 23.99 mm
- Диагонал на сензора
- 43.24 mm
- Resolution
- 9568 × 6380
- Max. frame rate
- 17.9 fps @ 9568 × 6380 Bayer RG 8
- Dynamic range
- 75.3 dB
- SNR
- 46.8 dB
- Gain
- 0 dB to 36 dB
- Exposure time
- 9 μs to 10 sec
- Exposure mode
- Off/Once/Continuous exposure mode, supports Global Reset
- Mono/color
- Color
- Pixel format
- Mono 8/10/12/16 Bayer RG 8/10/10Packed/12/12Packed/16 YUV422_8, YUV422_8_YUYV RGB 8, BGR 8
- Binning
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Decimation
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Reverse image
- Supports horizontal reverse image output
Electrical feature
- Data interface
- 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s)
- Digital I/O
- 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
- Power supply
- 24 VDC
- Power consumption
- Typ. 14.4 W @ 24 VDC (non-TEC mode) Typ. 27.6 W @ 24 VDC (TEC mode)
Mechanical
- Lens mount
- F-mount, flange back length 46.5 mm
- Dimension
- 100 mm × 100 mm × 82 mm (3.9" × 3.9" × 3.2")
- Weight
- Approx. 1090 g (2.4 lb.)
- Ingress protection
- IP40 (under proper lens installation and wiring)
- Temperature
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Humidity
- 20% RH to 95% RH (no condensation)
General
- Client software
- MVS or third-party software meeting with GigE Vision Protocol
- Operating system
- 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
- Compatibility
- GigE Vision V2.0, GenlCam
- Certification
- CE, RoHS, KC
Фърмуер
Избор на обектив
Избор на обектив
Търся
Фокусно разстояние
108 mm
Мащаб: 0.36×
Резолюция на пиксел
0.0408 mm/px
Най-малък откриваем детайл: 0.123 mm
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
Съвместими кабели за данни
Frame grabber-и
Обективи, които пасват на тази камера
Филтрирано по байонет F-mount и по покритие на сензора — кръгът на изображението е поне 43.24 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
