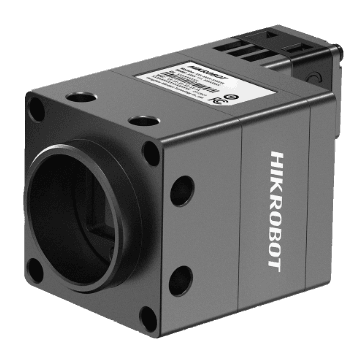

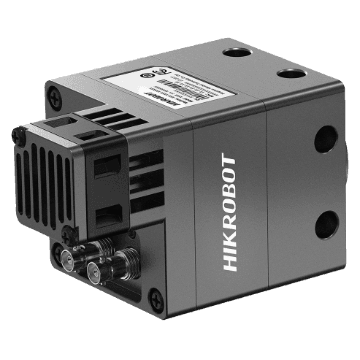

25MP Area Scan Camera, GMAX0505, 2 link CXP-12, Mono

Name: 25MP Area Scan Camera, GMAX0505, 2 link CXP-12, Mono
Brand: Hikrobot
SKU: MV-CH250-90Y2M-C-NF

MV-CH250-90Y2M-C-NFHikrobotСензор: GMAX0505 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

> 25 MP CoaXPress Area Scan камери — GMAX0505, Global shutter, CMOS, C-mount

Model

Product Model: MV-CH250-90Y2M-C-NF
Type: 25MP Area Scan Camera, GMAX0505, 2 link CXP-12, Mono

Performance

Sensor type: CMOS, global shutter
Sensor model: Gpixel GMAX0505
Pixel size: 2.5 μm × 2.5 μm
Sensor size: 1.1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 12.8 × 12.8 mm
Диагонал на сензора: 18.1 mm
Resolution: 5120 × 5120
Max. frame rate: 85 fps @ 5120 × 5120 Mono 8
Dynamic range: 60 dB
SNR: 35 dB
Gain: 2.5 ×
Exposure time: UltraShort exposure mode: 4 μs to 12 μs Standard exposure mode: 13 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode, supports Trigger Width
Mono/color: Mono
Pixel format: Mono 8/10/12
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: CoaXPress with Micro-BNC interface
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, CXP-0 supports PoCXP
Power consumption: Typ. 7.1 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: 40 mm × 40 mm × 66.5 mm (1.6" × 1.6" × 2.6")
Weight: Approx. 134.2 g (0.3 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or frame grabber software meeting with CoaXPress Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Compatibility: CoaXPress, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH250_90Y2M_STD_V4.1.18_260127_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

38.4 mm

Мащаб: 0.13×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 18.1 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
