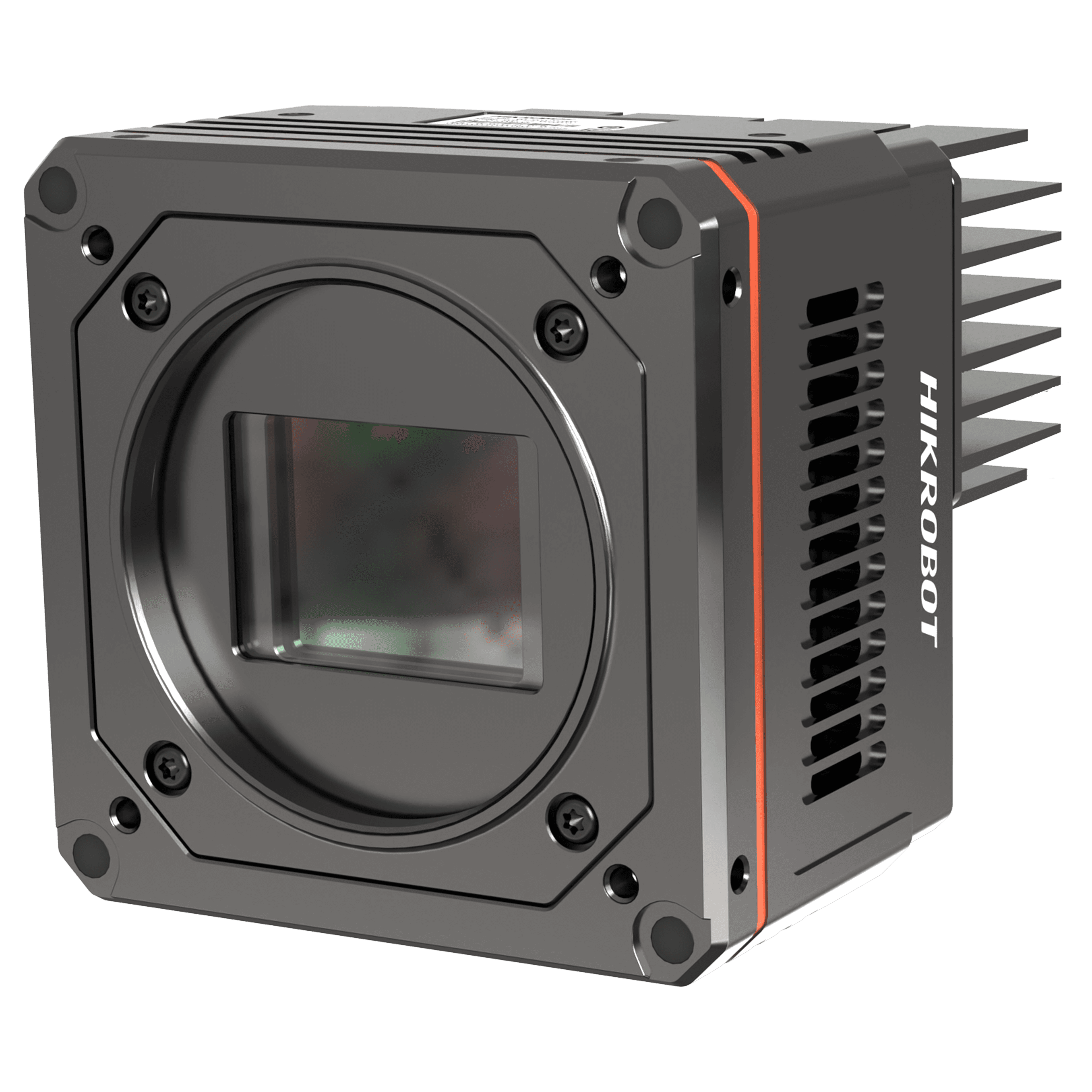

25MP Area Scan Camera, PYTHON25k, 4-link CXP-6, Mono, M58-mount, fanless
> 25 MP CoaXPress Area Scan камери — Global shutter, CMOS, M58-mount, IP40
Model
- Product Model
- MV-CH250-20XM-M58S-NN
- Type
- 25MP Area Scan Camera, PYTHON25k, 4-link CXP-6, Mono, M58-mount, fanless
Performance
- Sensor type
- CMOS, global shutter
- Sensor model
- OnSemi PYTHON25K
- Pixel size
- 4.5 μm × 4.5 μm
- Sensor size
- 23 mm × 23 mm
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 23.04 × 23.04 mm
- Диагонал на сензора
- 32.58 mm
- Resolution
- 5120 × 5120
- Max. frame rate
- 80 fps @ 5120 × 5120
- Dynamic range
- 58 dB
- SNR
- 41 dB
- Gain
- 0 dB to 15 dB
- Exposure time
- 33 μs to 10 sec
- Exposure mode
- Off/Once/Continuous exposure mode
- Mono/color
- Mono
- Pixel format
- Mono 8/10/12
- Binning
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Decimation
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Reverse image
- Supports horizontal and vertical reverse image output
Electrical feature
- Data interface
- CoaXPress with DIN interface
- Digital I/O

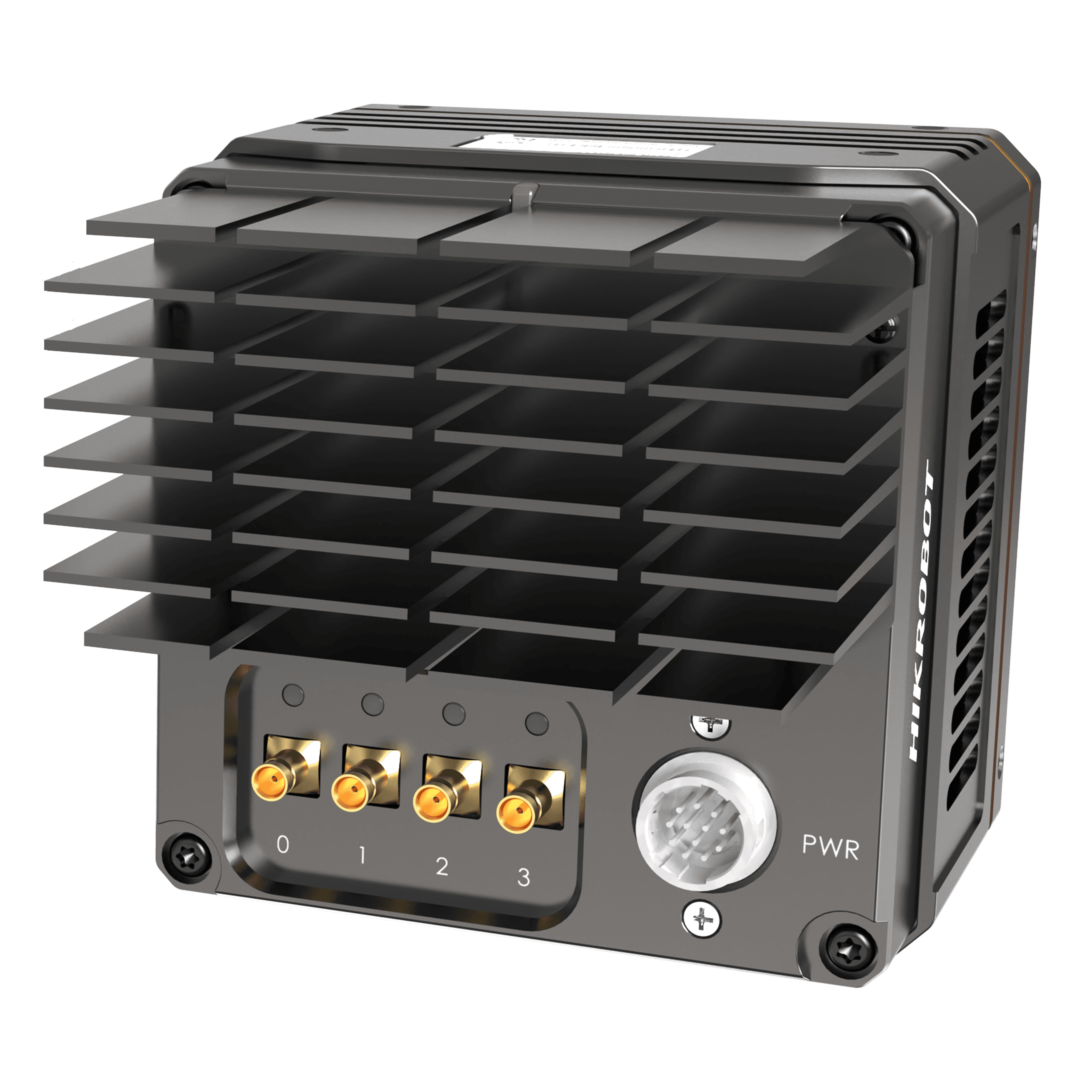

- 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
- Power supply
- 9 VDC to 24 VDC, CXP-0 and CXP-1 connectors support PoCXP
- Power consumption
- Typ. 10.8 W @ 24 VDC
Mechanical
- Lens mount
- M58*0.75, flange back length 11.48 mm
- Dimension
- 84 mm × 84 mm × 92.5 mm (3.3" × 3.3" × 3.6")
- Weight
- Approx. 730 g (1.6 lb.)
- Ingress protection
- IP40 (under proper lens installation and wiring)
- Temperature
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
- Humidity
- 20% RH to 95% RH (no condensation)
General
- Client software
- MVS or frame grabber software meeting with CoaXPress Protocol
- Operating system
- 32/64-bit Windows 7/10, 64-bit Windows 11
- Compatibility
- CoaXPress, GenlCam
- Certification
- CE, RoHS, KC
Фърмуер
Избор на обектив
Избор на обектив
Търся
Фокусно разстояние
69.1 mm
Мащаб: 0.23×
Резолюция на пиксел
0.0408 mm/px
Най-малък откриваем детайл: 0.123 mm
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
Съвместими кабели за данни
Обективи, които пасват на тази камера
Филтрирано по байонет M58-mount и по покритие на сензора — кръгът на изображението е поне 32.58 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
