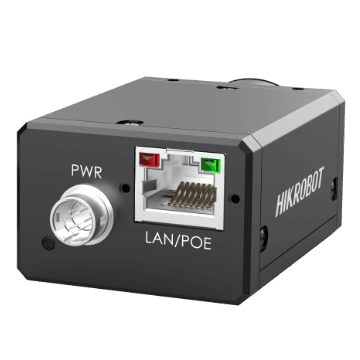

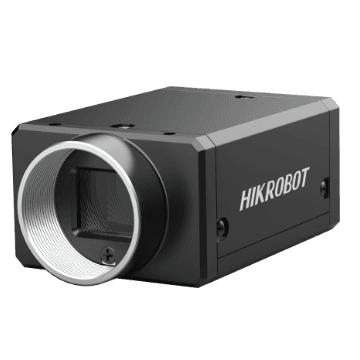

16MP Area Scan Camera, GigE

Name: 16MP Area Scan Camera, GigE
Brand: Hikrobot
SKU: MV-CH160-60GM

MV-CH160-60GMHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

12–25 MP GigE Area Scan камери — Global shutter, CMOS, C-mount, IP30

Model

Product Model: MV-CH160-60GM
Type: 16MP Area Scan Camera, GigE

Performance

Sensor type: CMOS, global shutter
Sensor model: HK
Pixel size: 3.2 μm × 3.2 μm
Sensor size: 1.1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 12.8 × 12.8 mm
Диагонал на сензора: 18.1 mm
Resolution: 4000 × 4000
Max. frame rate: 7.25 fps @ 4000 × 4000
Dynamic range: 65 dB
SNR: 38 dB
Gain: 6 dB to 14 dB
Exposure time: 12 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/10/12
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 26 VDC, supports PoE
Power consumption: Typ. 3.72 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 44 mm × 59 mm (1.1" × 1.7" × 2.3")
Weight: Approx. 100 g (0.2 lb.)
Ingress protection: IP30 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 80% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH160_60GM_SP_STD_V3.4.65_221010_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

38.4 mm

Мащаб: 0.13×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 18.1 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
