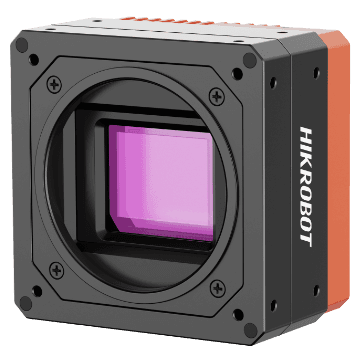

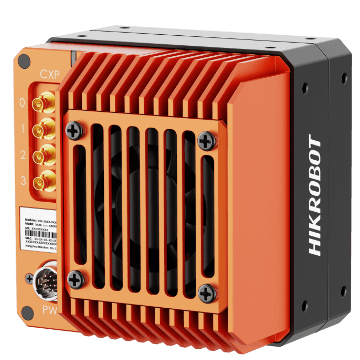

152MP Area Scan Camera, CoaXPress, GMAX32152, Mono, M72-mount, with TEC

Name: 152MP Area Scan Camera, CoaXPress, GMAX32152, Mono, M72-mount, with TEC
Brand: Hikrobot
SKU: MV-CH1520-90YM-M72-TF

MV-CH1520-90YM-M72-TFHikrobotСензор: GMAX32152 Global shutter →

Заяви оферта Datasheet PDF CAD чертеж

> 25 MP CoaXPress Area Scan камери — GMAX32152, Global shutter, CMOS, M72-mount

Model

Product Model: MV-CH1520-90YM-M72-TF
Type: 152MP Area Scan Camera, CoaXPress, GMAX32152, Mono, M72-mount, with TEC

Performance

Sensor type: CMOS, global shutter
Sensor model: Gpixel GMAX32152
Pixel size: 3.2 μm × 3.2 μm
Sensor size: 53 mm × 29.4 mm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 52.94 × 29.44 mm
Диагонал на сензора: 60.58 mm
Resolution: 16544 × 9200
Max. frame rate: 16.3 fps @ 16544 × 9200 Mono 8
Dynamic range: 65.3 dB
SNR: 40 dB
Gain: 1.4x to 5.2x
Exposure time: 20 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/10/12
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: CoaXPress with Micro-BNC interface
Digital I/O: 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
Power supply: 24 VDC
Power consumption: Non-cooling: Typ. 17.7 W @ 24 VDC Cooling: Typ. 31.7 W @ 24 VDC

Mechanical

Lens mount: M72*0.75, flange back length 19.55 mm
Dimension: 100 mm × 100 mm × 86 mm (3.9" × 3.9" × 3.4")
Weight: Approx. 1.2 kg (2.6 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or frame grabber software meeting with CoaXPress Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux (8 GB memory or above)
Compatibility: CoaXPress, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH1520_90YM_STD_V4.1.26_260709_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

159 mm

Мащаб: 0.53×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет M72-mount и по покритие на сензора — кръгът на изображението е поне 60.58 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение

LF5545M-M72
