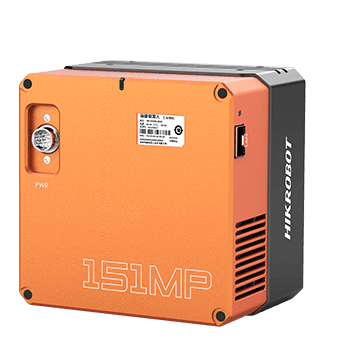

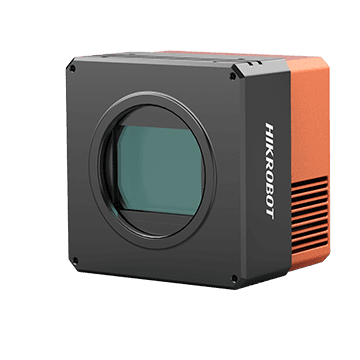

151MP Area Scan Camera, IMX411, 10G BASE-X, Mono, M72-mount, with TEC and fan

Name: 151MP Area Scan Camera, IMX411, 10G BASE-X, Mono, M72-mount, with TEC and fan
Brand: Hikrobot
SKU: MV-CH1510-10FM-M72-TF

MV-CH1510-10FM-M72-TFHikrobotСензор: IMX411 Rolling shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

Висок клас продуктова серия, проектирана за високопрецизни приложения и разработки в производството на панели, електроника и полупроводници, възобновяема енергия и други отрасли. Обхваща интерфейсите GigE, USB 3.0, 10 GigE, Camera Link и CoaXPress. Покрива от 5 MP до 151 MP, което отговаря на изискванията за висока резолюция и висока кадрова честота. Предлагат се модели с вентилаторно или TEC охлаждане за различни изисквания към изображението. Дългогодишният опит с производствени процеси в чисти помещения клас 100 дава на продукта предимство от световна класа при доставката. Вградените ISP алгоритми — корекция на светло поле, корекция на тъмно поле, корекция на засенчване, корекция на дефектни пиксели/редове и попикселна корекция — осигуряват постоянно и стабилно изходно изображение.

Model

Product Model: MV-CH1510-10FM-M72-TF
Type: 151MP Area Scan Camera, IMX411, 10G BASE-X, Mono, M72-mount, with TEC and fan

Performance

Sensor type: CMOS, rolling shutter
Sensor model: Sony® IMX411
Pixel size: 3.76 μm × 3.76 μm
Sensor size: 66.7 mm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 53.42 × 40.01 mm
Диагонал на сензора: 66.74 mm
Resolution: 14208 × 10640
Max. frame rate: 6.2 fps @ 14208 × 10640 Mono 8
Dynamic range: 78.8 dB
SNR: 45 dB
Gain: 0 dB to 36 dB
Exposure time: 30 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode, supports Rolling mode and Global Reset
Mono/color: Mono
Pixel format: Mono 8/10/10Packed/12/12Packed/16
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal reverse image output

Electrical feature

Data interface: 10 Gigabit Ethernet (10000 Mbit/s)
Digital I/O: 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1
Power supply: 24 VDC
Power consumption: Typ. 11.28 W @ 24 VDC (non-TEC mode) Typ. 48.96 W @ 24 VDC (TEC mode)

Mechanical

Lens mount: M72*0.75, flange back length 19.55 mm
Dimension: 120 mm × 120 mm × 89 mm (4.7" × 4.7" × 3.5")
Weight: Approx. 2.5 kg (5.5 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CH1510_10FM_STD_V3.4.39_250730_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

160 mm

Мащаб: 0.53×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет M72-mount и по покритие на сензора — кръгът на изображението е поне 66.74 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение

LF5545M-M72
