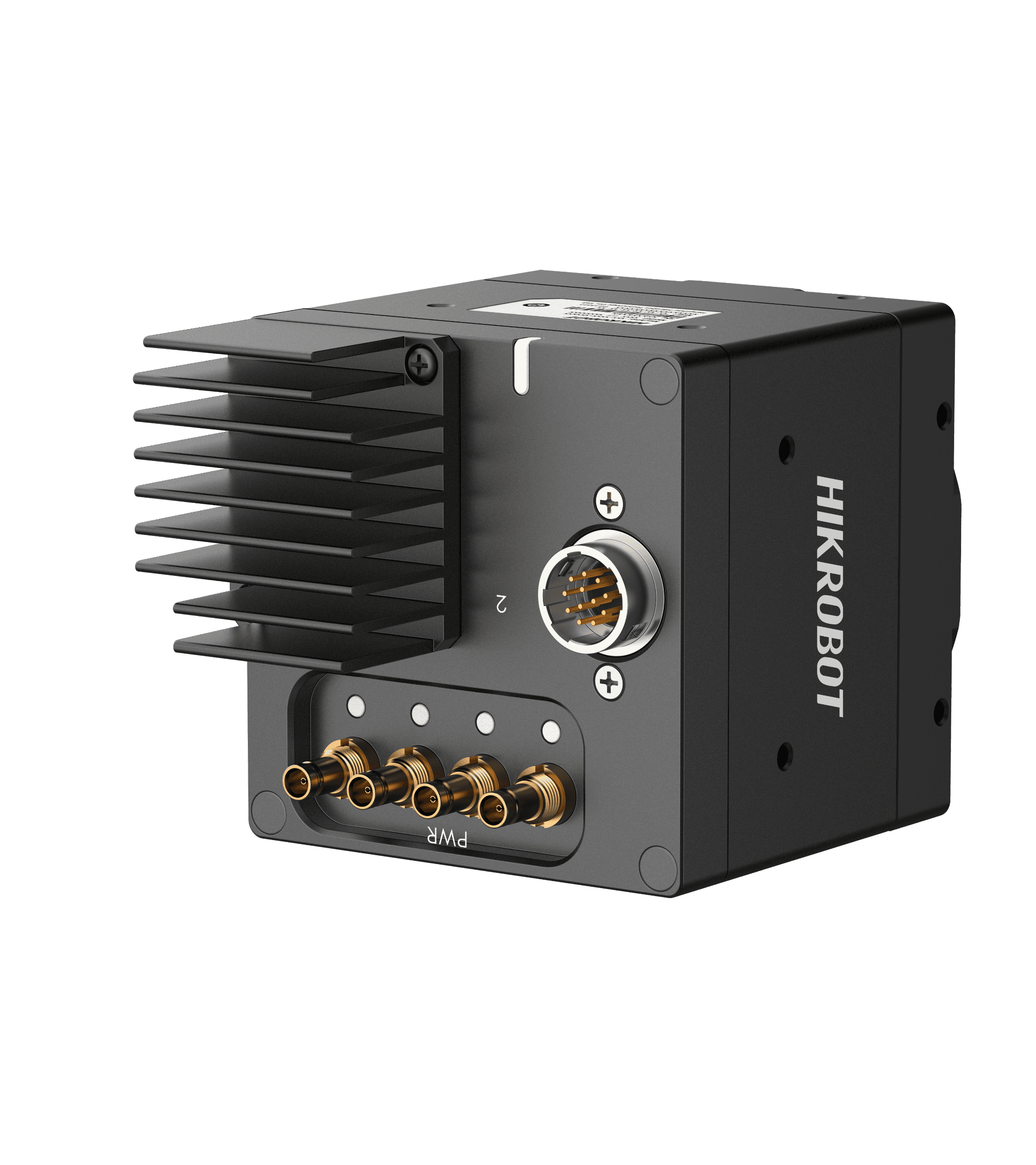

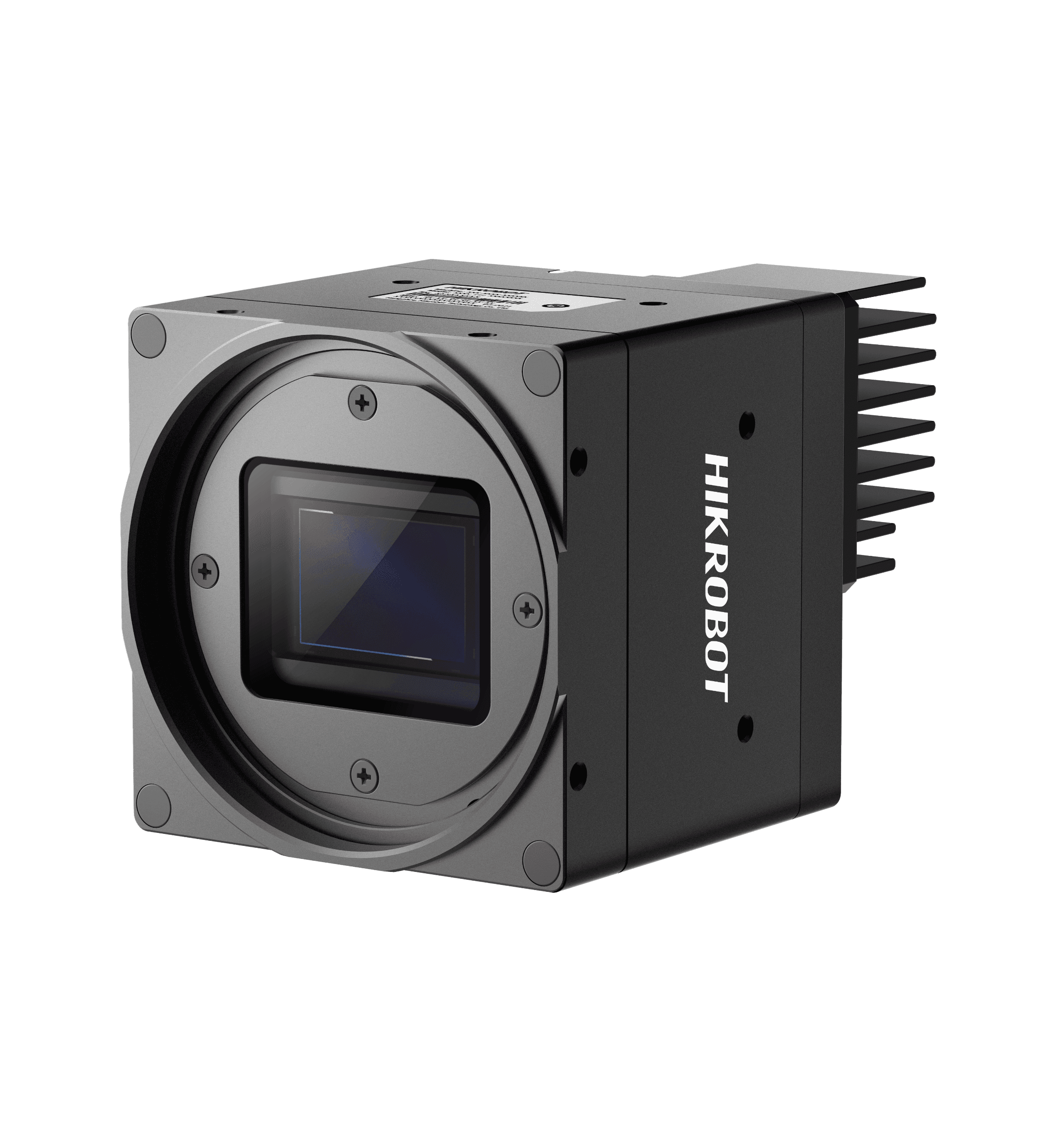

14MP Area Scan Camera, GSPRINT5514, 4-link CXP-6, M58-mount, Fanless, Mono

Name: 14MP Area Scan Camera, GSPRINT5514, 4-link CXP-6, M58-mount, Fanless, Mono
Brand: Hikrobot
SKU: MV-CH140-90XM-M58S-NN

MV-CH140-90XM-M58S-NNHikrobotСензор: GSPRINT5514 Global shutter →

Заяви оферта Datasheet PDF CAD чертеж

12–25 MP CoaXPress Area Scan камери — GSPRINT5514, Global shutter, CMOS, M58-mount

Model

Product Model: MV-CH140-90XM-M58S-NN
Type: 14MP Area Scan Camera, GSPRINT5514, 4-link CXP-6, M58-mount, Fanless, Mono

Performance

Sensor type: CMOS, global shutter
Sensor model: Gpixel Gsprint 5514
Pixel size: 5.5 μm × 5.5 μm
Sensor size: 25.34 mm × 16.9 mm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 25.34 × 16.9 mm
Диагонал на сензора: 30.46 mm
Resolution: 4608 × 3072
Max. frame rate: 169 fps @ 4608 × 3072 Mono 8
Dynamic range: 75 dB
SNR: 44.7 dB
Gain: Supports 1.0 ×, 1.6 ×, 2.3 ×, 2.9 ×, 5.0 ×
Exposure time: 2 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/10/12
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: CoaXPress with DIN interface
Digital I/O: 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
Power supply: 12 VDC to 24 VDC, CXP-0 and CXP-1 connectors support PoCXP
Power consumption: Typ. 15.1 W @ 24 VDC

Mechanical

Lens mount: M58 × 0.75, flange back length 11.48 mm
Dimension: 60 mm × 60 mm × 76 mm (2.4" × 2.4" × 3.0") (without lens mount)
Weight: Approx. 790 g (1.7 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or frame grabber software meeting with CoaXPress Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Compatibility: CoaXPress, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH140_90YM_STD_V4.1.8_251226_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

76 mm

Мащаб: 0.25×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет M58-mount и по покритие на сензора — кръгът на изображението е поне 30.46 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
