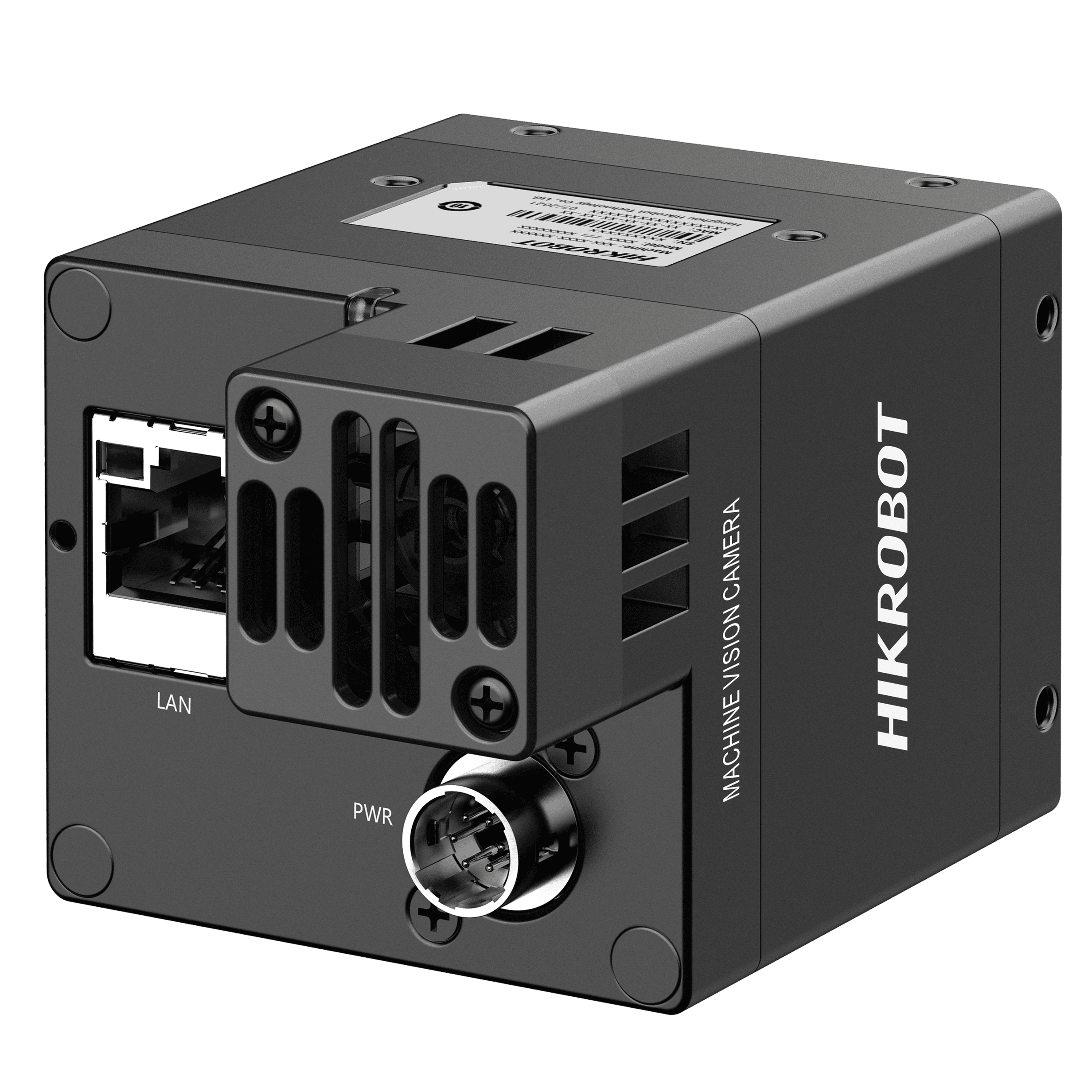

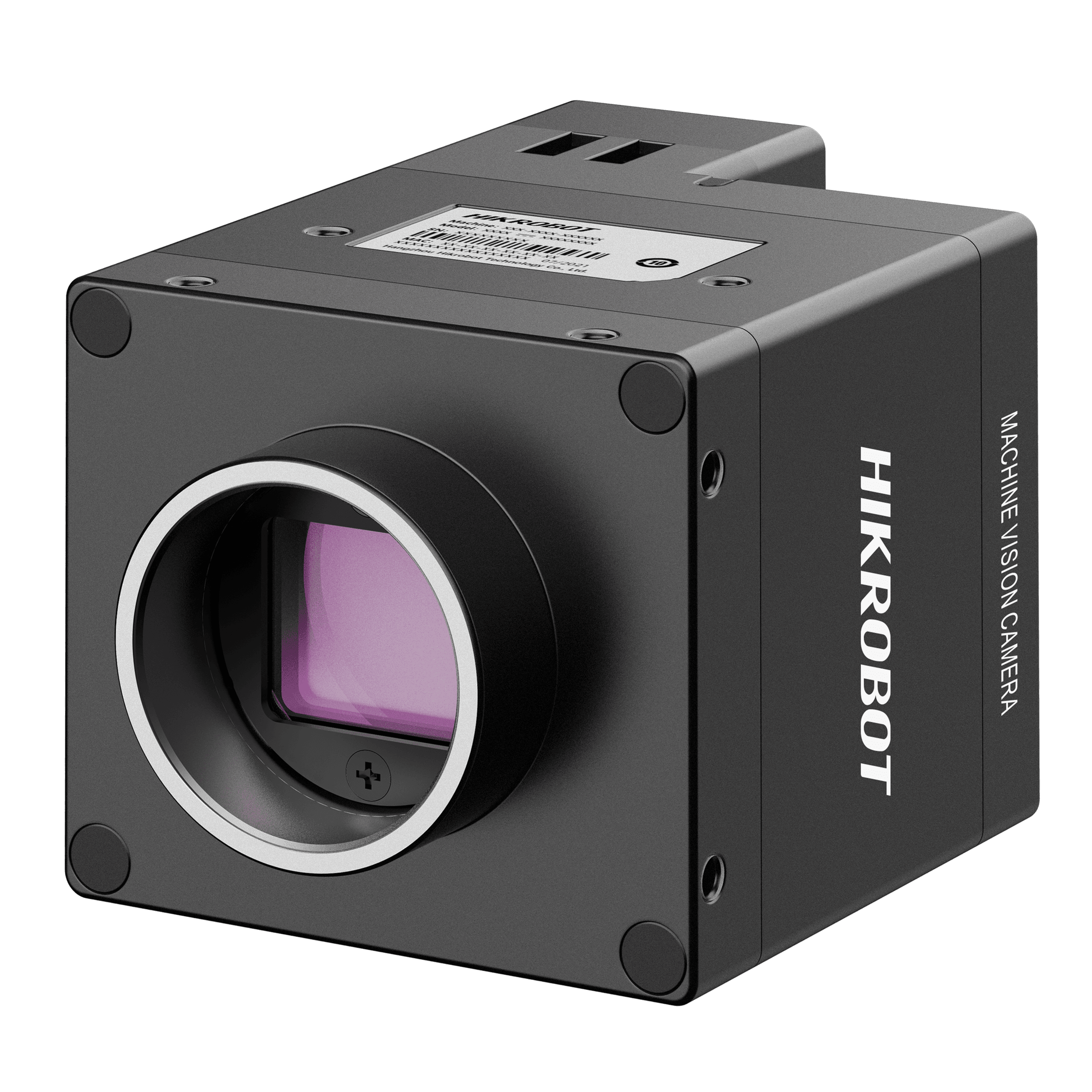

12MP Area Scan Camera, GMAX3412, 10GigE, Mono, C-mount, with fan

Name: 12MP Area Scan Camera, GMAX3412, 10GigE, Mono, C-mount, with fan
Brand: Hikrobot
SKU: MV-CH120-90TM-C-NF

MV-CH120-90TM-C-NFHikrobotСензор: GMAX3412 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

12–25 MP 10GigE Area Scan камери — GMAX3412, Global shutter, CMOS, C-mount

Model

Product Model: MV-CH120-90TM-C-NF
Type: 12MP Area Scan Camera, GMAX3412, 10GigE, Mono, C-mount, with fan

Performance

Sensor type: CMOS, global shutter
Sensor model: Gpixel GMAX3412
Pixel size: 3.4 μm × 3.4 μm
Sensor size: 1.1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 13.93 × 10.44 mm
Диагонал на сензора: 17.41 mm
Resolution: 4096 × 3072
Max. frame rate: 94 fps @ 4096 × 3072 Mono 8
Dynamic range: 60.1 dB
SNR: 39 dB
Gain: 0 dB to 6.1 dB
Exposure time: 6 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s)
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), optoisolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2)
Power supply: 9 VDC to 24 VDC
Power consumption: 10.2 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: 50 mm × 45 mm × 68.6 mm (2.0" × 1.8" × 2.7")
Weight: Approx. 212 g (0.5 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH120_90TM_STD_V4.1.9_240808_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

41.8 mm

Мащаб: 0.14×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-AC10G-RJ45S-RJ45-HF-5M

MV-AC10G-RJ45s-RJ45-HF-5m

MV-AC10G-RJ45S-RJ45-ST-5M

MV-AC10G-RJ45s-RJ45-ST-5m

Кабели за захранване и I/O

MV-ACP-H6P(LEFT)-OPEN-HF-3M

MV-ACP-H6p-open-SF-10m

Frame grabber-и

MV-GS1004

Quad 10Gbps SFP Frame Grabber

MV-GS1104F

XoF SFP+ Frame Grabbers，4 ports， 40G bandwidth

MV-GT1002

Double 10GigE Frame Grabbers

MV-GT2001

Single 10GigE Ethernet Adaptor

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 17.41 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
