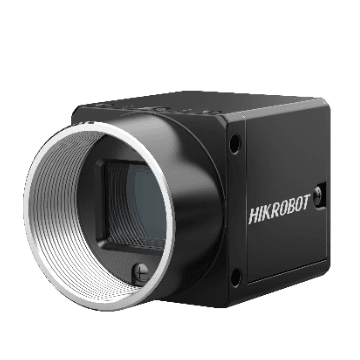

12MP Area Scan Camera, USB3, IMX304, Mono, V4

Name: 12MP Area Scan Camera, USB3, IMX304, Mono, V4
Brand: Hikrobot
SKU: MV-CH120-10UM

MV-CH120-10UMHikrobotСензор: IMX304 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

12–25 MP USB3 Area Scan камери — IMX304, Global shutter, CMOS, C-mount

Model

Product Model: MV-CH120-10UM
Type: 12MP Area Scan Camera, USB3, IMX304, Mono, V4

Performance

Sensor type: CMOS, global shutter
Sensor model: Sony® IMX304
Pixel size: 3.45 μm × 3.45 μm
Sensor size: 1.1”
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 14.13 × 10.35 mm
Диагонал на сензора: 17.52 mm
Resolution: 4096 × 3000
Max. frame rate: 30.5 fps @ 4096 × 3000 Mono 8
Dynamic range: 70.4 dB
SNR: 40.2 dB
Gain: 0 dB to 24 dB
Exposure time: UltraShort exposure mode: 2 μs to 14 μs Standard exposure mode: 15 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

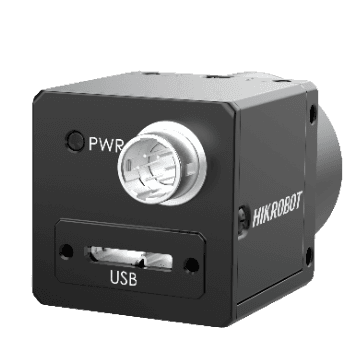

Data interface: USB 3.0, compatible with USB 2.0
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports USB 3.0 power supply
Power consumption: Typ. 2.9 W @ 5 VDC (USB3.0 provides power supply)

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 80 g (0.2 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –10 °C to 50 °C (14 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with USB 3.0 Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: USB3 Vision, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH120_10UM_V4_B_STD_V2.2.0_240704_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

42.4 mm

Мащаб: 0.14×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACU3-MBMS(DOWN)-AM-ST-3M

MV-ACU3-MBMs-AM-ST-1m

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 17.52 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
