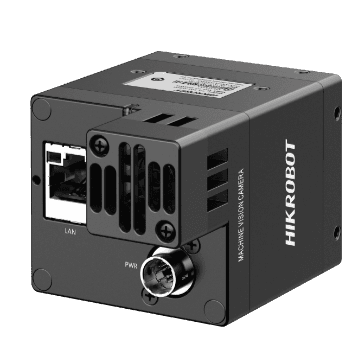

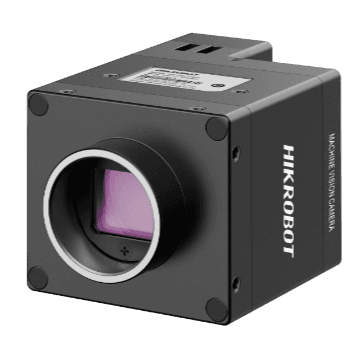

5MP Area Scan Camera, GMAX3405, 10GigE, Color, C-mount, with fan

Name: 5MP Area Scan Camera, GMAX3405, 10GigE, Color, C-mount, with fan
Brand: Hikrobot
SKU: MV-CH050-90TC-C-NF

MV-CH050-90TC-C-NFHikrobotСензор: GMAX3405 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

5–12 MP 10GigE Area Scan камери — GMAX3405, Global shutter, CMOS, C-mount

Model

Product Model: MV-CH050-90TC-C-NF
Type: 5MP Area Scan Camera, GMAX3405, 10GigE, Color, C-mount, with fan

Performance

Sensor type: CMOS, global shutter
Sensor model: Gpixel GMAX3405
Pixel size: 3.4 μm × 3.4 μm
Sensor size: 2/3"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 8.32 × 6.96 mm
Диагонал на сензора: 10.85 mm
Resolution: 2448 × 2048
Max. frame rate: 163.4 fps @ 2448 × 2048 Bayer GB 8
Dynamic range: 66.1 dB
SNR: 39.2 dB
Gain: 0 dB to 6.1 dB
Exposure time: 2 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode, supports Trigger Width
Mono/color: Color
Pixel format: Bayer GB 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s)
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC
Power consumption: Typ. 8.4 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: 50 mm × 45 mm × 68.6 mm (2.0" × 1.8" × 2.7")
Weight: Approx. 212 g (0.5 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH050_90TC_V2_STD_V4.1.30_260130_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

25 mm

Мащаб: 0.083×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 10.85 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
