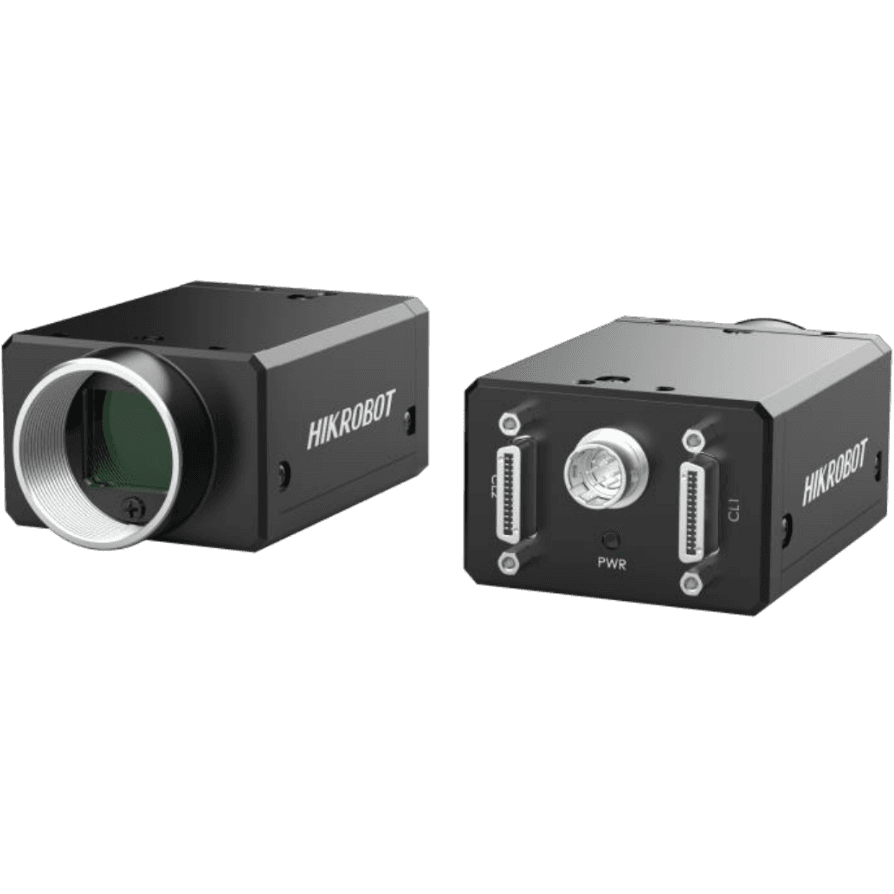

4MP Area Scan Camera, Camera Link

Name: 4MP Area Scan Camera, Camera Link
Brand: Hikrobot
SKU: MV-CH040-A0CM

MV-CH040-A0CMHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

2–5 MP Camera Link Area Scan камери — Global shutter, CMOS, C-mount, IP40

Model

Product Model: MV-CH040-A0CM
Type: 4MP Area Scan Camera, Camera Link

Performance

Sensor type: CMOS, global shutter
Pixel size: 5.5 μm × 5.5 μm
Sensor size: 1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 11.26 × 11.26 mm
Диагонал на сензора: 15.93 mm
Resolution: 2048 × 2048
Max. frame rate: 180 fps @2040 × 2048 Mono 8
Configuration mode: Base, Medium, Full, 80-bit
Tap geometry: 1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y
Tap number: 2 Taps, 4 Taps, 8 Taps, 10 Taps
Pixel clock: 40 MHz, 66 MHz, 80 MHz, 85 MHz
Dynamic range: 59.7 dB
SNR: 39.6 dB
Gain: 0 dB to 12 dB
Exposure time: 28 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/10/12
Binning: Supports 1 × 1, 1 × 2, 2 × 1, 2 × 2
Decimation: Supports 1 × 1, 1 × 2, 2 × 1, 2 × 2
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Camera Link with SDR Connector
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2). Camera Link interface provides I/O (CC1/CC2/CC3/CC4)
Power supply: 9 VDC to 24 VDC, supports PoCL
Power consumption: Typ. 3.6 W@12 VDC

Mechanical

Lens mount: C-mount
Dimension: 44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3")
Weight: Approx. 100 g (0.2 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: -10 °C to 50 °C (14 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
Humidity: 20% to 95% RH, non-condensing

General

Client software: MVS or frame grabber software meeting with GenlCam Protocol
Operating system: 32/64-bit Windows XP/7/10, 64-bit Windows 11
Compatibility: Camera Link V2.0, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH040_A0CM_STD_V4.0.4_230718_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

33.8 mm

Мащаб: 0.11×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

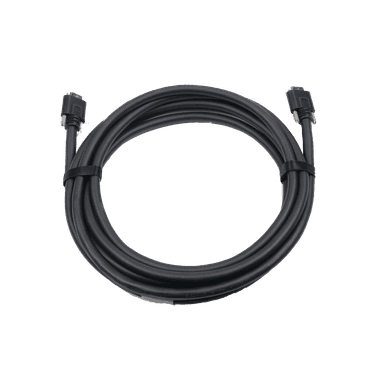

MV-ACCL-SDR-SDR-HF-7M

Camera Link cable(SDR-SDR)，high flex，7m

MV-ACCL-SDR-SDR-ST-5M

Camera Link cable(SDR-SDR)，standard，5m

Frame grabber-и

MV-GC1002-V2

CML FrameGrabber，with DB15 connector

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 15.93 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
