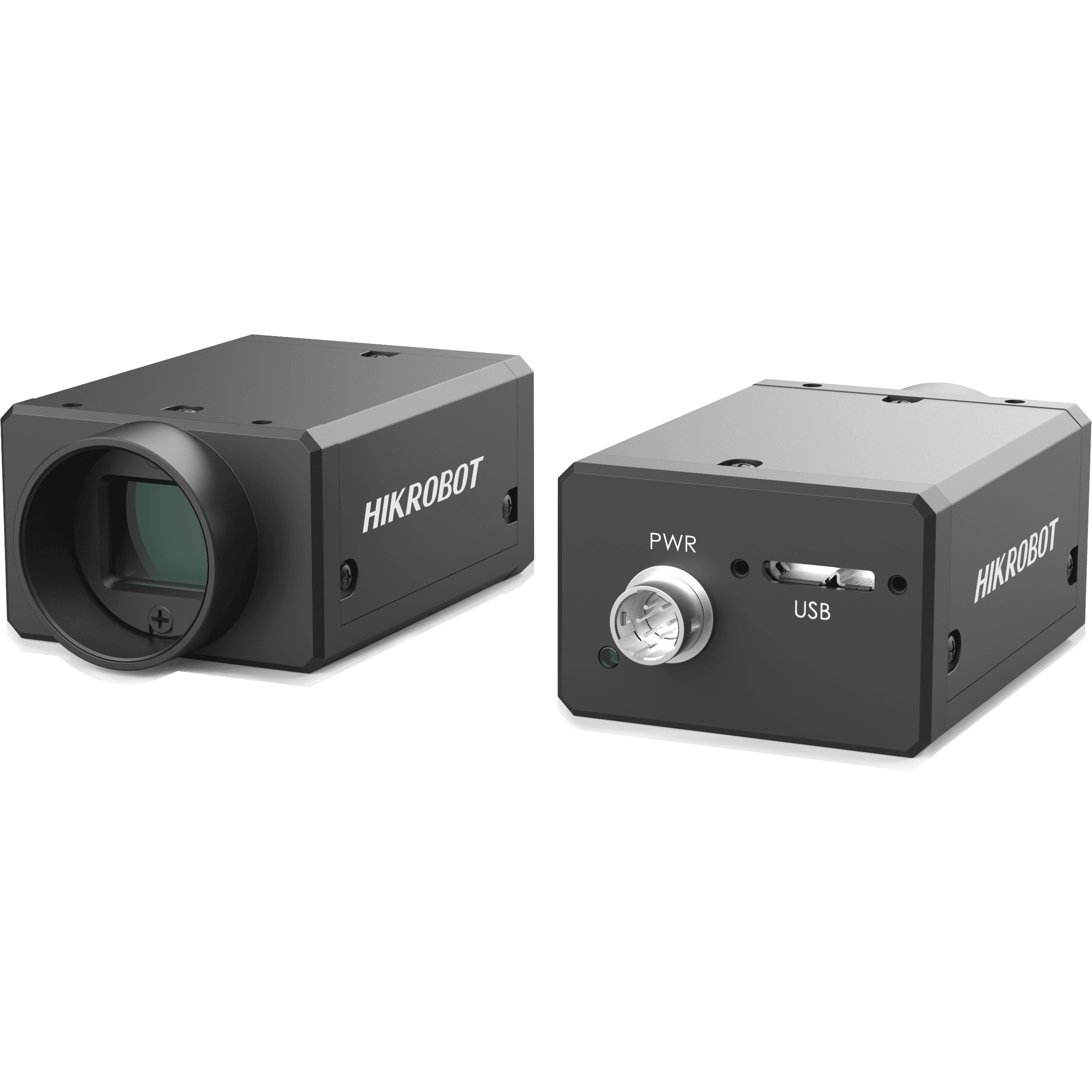

20MP Area Scan Camera, USB3,IMX183,Mono

Name: 20MP Area Scan Camera, USB3,IMX183,Mono
Brand: Hikrobot
SKU: MV-CE200-10UM

MV-CE200-10UMHikrobotСензор: IMX183 Rolling shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

12–25 MP USB3 Area Scan камери — IMX183, Rolling shutter, CMOS, C-mount

Model

Product Model: MV-CE200-10UM
Type: 20MP Area Scan Camera, USB3,IMX183,Mono

Performance

Sensor type: CMOS, rolling shutter
Sensor model: Sony® IMX183
Pixel size: 2.4 μm × 2.4 μm
Sensor size: 1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 13.13 × 8.76 mm
Диагонал на сензора: 15.78 mm
Resolution: 5472 × 3648
Max. frame rate: 19.2 fps @ 5472 × 3648
Dynamic range: 65.5 dB
SNR: 41.5 dB
Gain: 0 dB to 20 dB
Exposure time: 28 μs to 0.7 sec
Exposure mode: Off/Once/Continuous exposure mode, supports Global Reset and Rolling
Mono: Mono
Pixel format: Mono 8/10/10p/12/12p
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal reverse image output
Image buffer: 128 MB

Electrical feature

Data interface: USB3.0, compatible with USB2.0
Digital I/O: 6-pin Hirose connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), bi-directional non-isolated I/O × 1 (Line 2)
Power supply: 12 VDC, supports USB3.0 power supply
Power consumption: Typ. 2.83 W @ 5 VDC (USB3.0 provides power supply)

Mechanical

Lens mount: C-mount
Dimension: 44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3")
Weight: Approx. 100 g (0.2 lb.)
Ingress protection: IP30 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 80% RH (no condensation)

General

Client software: MVS or third-party software meeting with USB3.0 Vision Protocol
Operating system: 32/64-bit Windows 7/10, 32/64-bit Linux
Compatibility: USB3 Vision, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CE200_10UM_STD_V1.6.3_201222_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

39.4 mm

Мащаб: 0.13×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACU3-MBMS(DOWN)-AM-ST-3M

MV-ACU3-MBMs-AM-ST-1m

Frame grabber-и

MV-GU2104

MV-GU2100 Series Quad USB3.0 Adaptor

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 15.78 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
