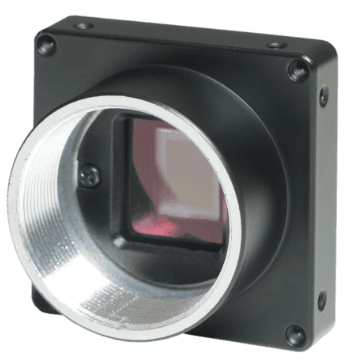

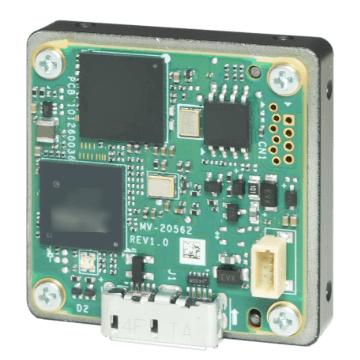

6MP Board Level Camera, USB3, IMX178, Mono, C-mount, V4

Name: 6MP Board Level Camera, USB3, IMX178, Mono, C-mount, V4
Brand: Hikrobot
SKU: MV-CB060-10UM-C

MV-CB060-10UM-CHikrobotСензор: IMX178 Rolling shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

5–12 MP USB3 Area Scan камери — IMX178, Rolling shutter, CMOS, C-mount

Model

Product Model: MV-CB060-10UM-C
Type: 6MP Board Level Camera, USB3, IMX178, Mono, C-mount, V4

Performance

Sensor type: CMOS, rolling shutter
Sensor model: Sony® IMX178
Pixel size: 2.4 μm × 2.4 μm
Sensor size: 1/1.8"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 7.37 × 4.92 mm
Диагонал на сензора: 8.86 mm
Resolution: 3072 × 2048
Max. frame rate: 60.9 fps @ 3072 × 2048 Mono 8
Dynamic range: 66 dB
SNR: 41.5 dB
Gain: 0 dB to 24 dB
Exposure time: 8 μs to 1 sec
Exposure mode: Off/ Once/ Continuous exposure mode, supports Global Reset and Trigger Rolling
Mono/color: Mono
Pixel format: Mono 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: USB 3.0
Digital I/O: Bi-directional non-isolated I/O × 2 (Line 2, Line 5)
Power supply: USB 3.0 power supply
Power consumption: Typ. 1.5 W @ 5 VDC

Mechanical

Lens mount: C-mount
Dimension: 35 mm × 35 mm × 8.6 mm (1.4" × 1.4" × 0.3")
Weight: Approx. 30 g (0.07 lb.)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
Humidity: 20% to 80% RH (no condensation)

General

Client software: MVS or third-party software with USB3 Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: USB3 Vision, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CB060_10UM_V4_STD_V2.0.35_260205_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

22.1 mm

Мащаб: 0.074×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACU3-MBMS(DOWN)-AM-ST-3M

MV-ACU3-MBMs-AM-ST-1m

Frame grabber-и

MV-GU2104

MV-GU2100 Series Quad USB3.0 Adaptor

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 8.86 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
