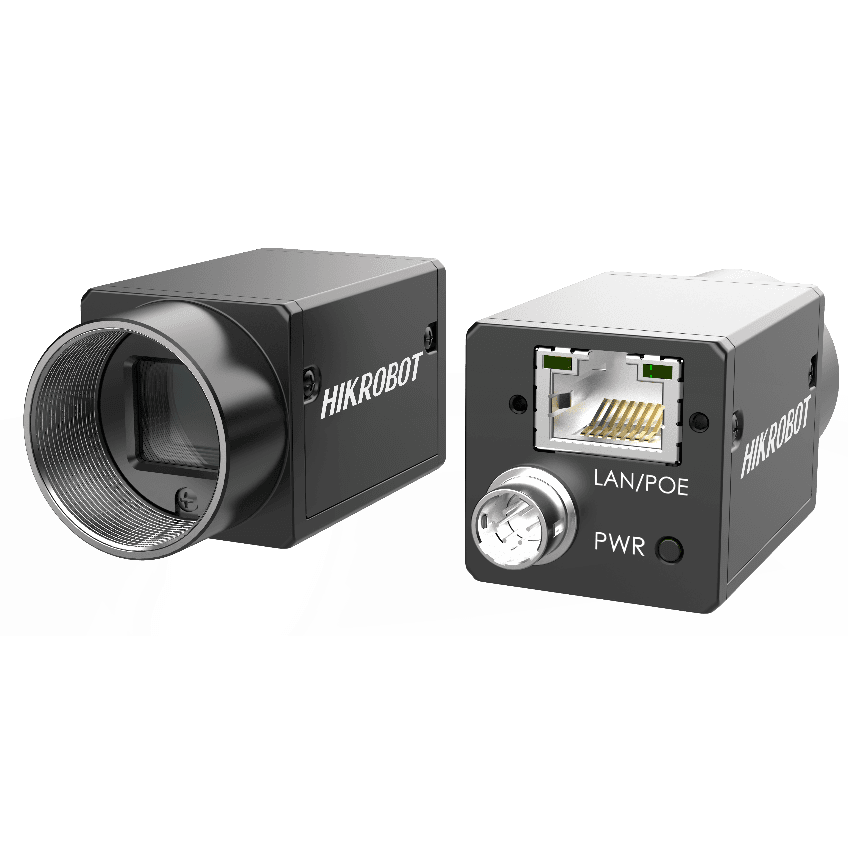

1.3MP Area Scan Camera, GigE, Color

Name: 1.3MP Area Scan Camera, GigE, Color
Brand: Hikrobot
SKU: MV-CA013-A0GC

MV-CA013-A0GCHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

1–2 MP GigE Area Scan камери — Global shutter, CMOS, C-mount, IP30

Model

Product Model: MV-CA013-A0GC
Type: 1.3MP Area Scan Camera, GigE, Color

Performance

Sensor type: CMOS, global shutter
Pixel size: 4.8 μm
Sensor size: 1/2"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 6.14 × 4.92 mm
Диагонал на сензора: 7.87 mm
Resolution: 1280 × 1024
Max. frame rate: 92.8 fps @ 1280 × 1024
Dynamic range: 54 dB
SNR: 40.6 dB
Gain: 0 dB to 16 dB
Exposure time: 9 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono: Color
Pixel format: Mono 8/10/12, Bayer RG 8/10/10p/12/12p, YUV 422 (YUYV) Packed, YUV 422 Packed, RGB 8, BGR 8
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet, compatible with Fast Ethernet
Digital I/O: 6-pin Hirose connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports PoE
Power consumption: Typ. 2.7 W@12 VDC

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 100 g (0.22 lb.)
Ingress protection: IP30
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 80% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CA013_A0GC_S2_STD_V3.4.44_250702_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

18.4 mm

Мащаб: 0.061×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 7.87 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
