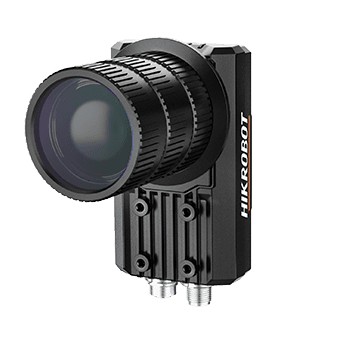

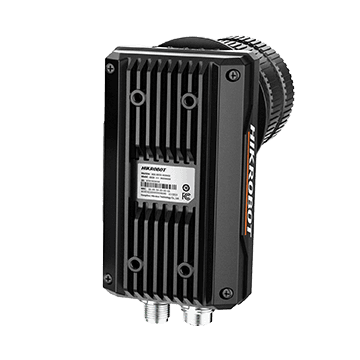

MV-ID5250PM-00C-NNN

Name: MV-ID5250PM-00C-NNN
Brand: Hikrobot
SKU: MV-ID5250PM-00C-NNN

MV-ID5250PM-00C-NNNHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство Протокол (PDF)CAD чертеж

> 25 MP GigE Четци на кодове — Global shutter, CMOS, C-mount, IP67

Model

Product Model: MV-ID5250PM-00C-NNN
Type: MV-ID5250PM-00C-NNN

Performance

Symbologies: 1-dimensional codes: Code 39, Code 93, Code 128, CodaBar, EAN 8, EAN 13, UPCA, UPCE, ITF 14, ITF 25, Matrix 25, MSI, China Post, Code 11, Industrial25, PharmaCode 2-dimensional codes: QR Code, Data Matrix, MicroQR, AZTEC, HANXIN Stack codes: PDF 417
Max. frame rate: 15 fps
Max. reading speed: 45 codes/sec
Sensor type: CMOS, global shutter
Pixel size: 2.5 μm × 2.5 μm
Sensor size: 1.1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 12.8 × 12.8 mm
Диагонал на сензора: 18.1 mm
Resolution: 5120 × 5120
Exposure time: 16 μs to 0.5 sec
Gain: 1 dB to 2.5 dB
Mono/color: Mono
Communication protocol: SmartSDK, TCP Client, Serial, FTP, TCP Server, Profinet, Ethernet/IP, MELSEC, Fins, ModBus, SLMP, UDP

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s)
Digital I/O: 12-pin M12 connector provides power and I/O, including opto-isolated input (LineIn 0/1/2) × 3, opto-isolated output (LineOut 3/4/5) × 3, RS-232 input × 1, and RS-232 output × 1.
Power supply: 12 VDC to 24 VDC
Max. power consumption: 12 W @ 24 VDC

Mechanical

Lens mount: C-mount
Light source: Not included
Lens cap: Transparent lens cap
Indicator: Power indicator (PWR), network indicator (LNK/ACT), and user-defined indicator (U1/U2).
Dimension: 109.5 mm × 64.4 mm × 109 mm (4.3" × 2.5" × 4.3")
Weight: Approx. 470 g (1.0 lb.)
Ingress protection: IP67 (under proper installation of waterproof lens cap)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: IDMVS
Certification: CE, RoHS, KC

Фърмуер

MV_ID5250PM_XXC_NNN_GML_STD_V4.0.2_250827_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

38.4 mm

Мащаб: 0.13×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 18.1 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
