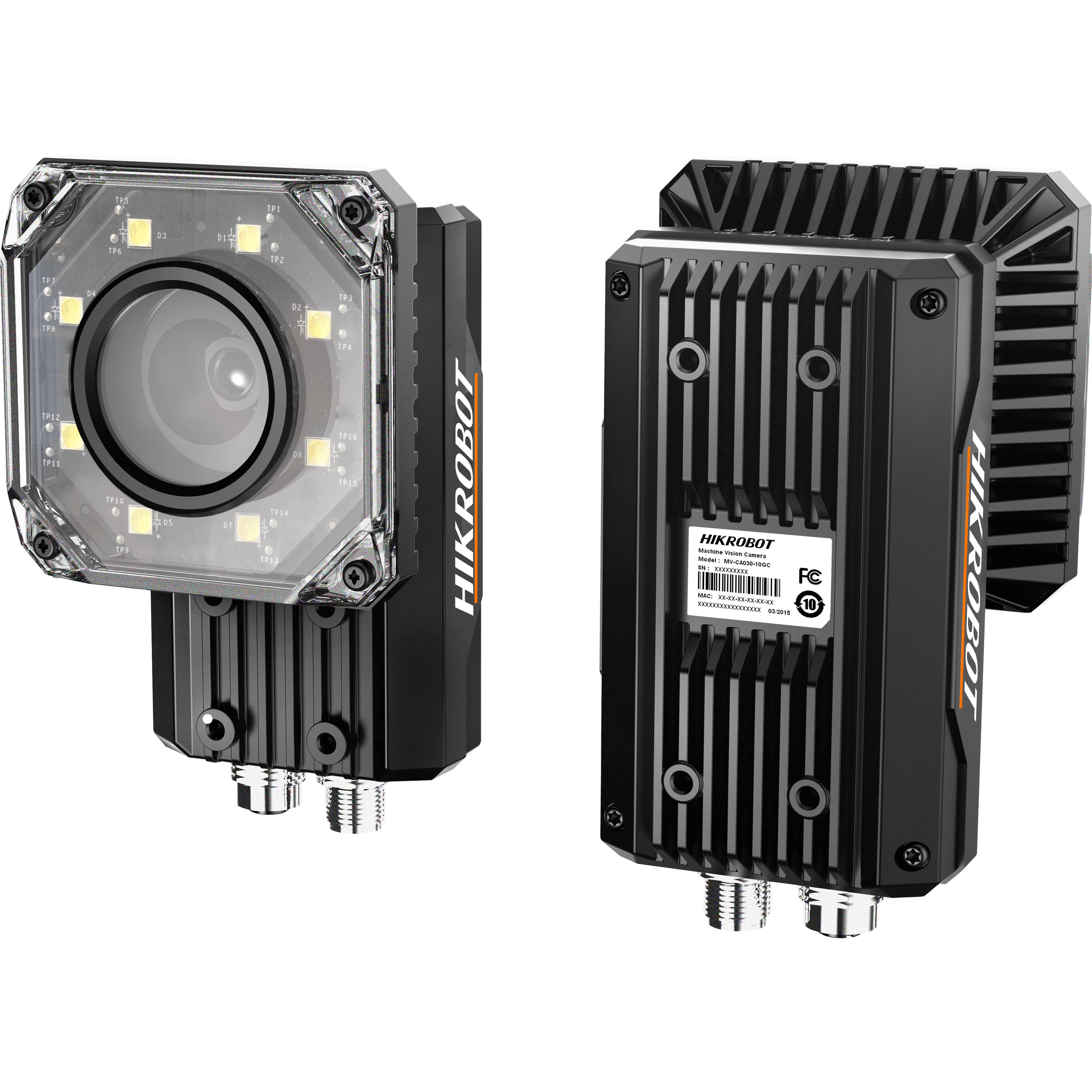

12mm Mechanical Autofocus lens 6MP Allfunction Industrial Code Reader

Name: 12mm Mechanical Autofocus lens 6MP Allfunction Industrial Code Reader
Brand: Hikrobot
SKU: MV-ID5060M-12S-WBN

MV-ID5060M-12S-WBNHikrobotRolling shutter →

Заяви оферта Datasheet PDF Ръководство Протокол (PDF)CAD чертеж

5–12 MP GigE Четци на кодове — 12 mm (0.5"), Rolling shutter, CMOS, M12-mount

Model

Product Model: MV-ID5060M-12S-WBN
Type: 12mm Mechanical Autofocus lens 6MP Allfunction Industrial Code Reader

Performance

Symbologies: 1-dimensional codes: Code 39, Code 93, Code 128, CodaBar, EAN 8, EAN 13, UPCA, UPCE, ITF 14, ITF 25, Matrix 25, MSI, China Post, Code 11 2-dimensional codes: QR Code, Data Matrix Stack codes: PDF 417
Max. frame rate: 30 fps
Max. reading speed: 90 codes/sec
Sensor type: CMOS, rolling shutter
Pixel size: 2.4 μm × 2.4 μm
Sensor size: 1/1.8"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 7.37 × 4.92 mm
Диагонал на сензора: 8.86 mm
Resolution: 3072 × 2048
Exposure time: 16 μs to 1 sec
Gain: 0 dB to 40 dB
Mono/color: Mono
Communication protocol: SmartSDK, TCP Client, Serial, FTP, TCP Server, Profinet, Ethernet/IP, MELSEC, Fins, ModBus, SLMP

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s)
Digital I/O: 12-pin M12 connector provides power and I/O, including opto-isolated input (LineIn 0/1/2) × 3, opto-isolated output (LineOut 3/4/5) × 3, RS-232 input × 1, and RS-232 output × 1.
Power supply: 24 VDC
Max. power consumption: 20 W @ 24 VDC (light source is enabled)

Mechanical

Focal length: 12 mm (0.5")
Lens mount: M12-mount, mechanical autofocus lens
Lens cap: Transparent lens cap. Polarization lens cap is optional.
Light source: White light. Red, blue, or infrared light is optional.
Indicator: Power indicator (PWR), network indicator (LNK/ACT), and user-defined indicator (U1/U2).
Dimension: 118.7 mm × 78 mm × 73.2 mm (4.7" × 3.1" × 2.9")
Weight: Approx. 520 g (1.1 lb.)
Ingress protection: IP67 (under proper installation of waterproof lens cap)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 95% RH (non-condensation)

General

Client software: IDMVS
Certification: CE, RoHS, KC

Фърмуер

MV_ID5060M_XXS_WBN_GML_STD_V4.0.2_250827_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

22.1 mm

Мащаб: 0.074×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет M12-mount и по покритие на сензора — кръгът на изображението е поне 8.86 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
