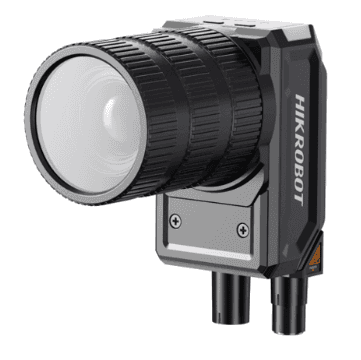

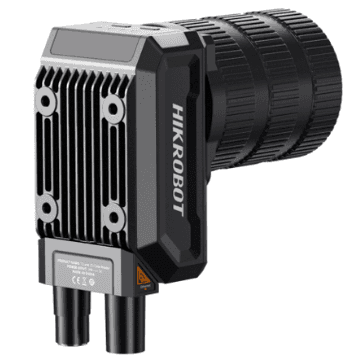

MV-ID5050XM-00C-NNN

Name: MV-ID5050XM-00C-NNN
Brand: Hikrobot
SKU: MV-ID5050XM-00C-NNN

MV-ID5050XM-00C-NNNHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство Протокол (PDF)CAD чертеж

2–5 MP GigE Четци на кодове — /, Global shutter, CMOS, C-mount

Model

Product Model: MV-ID5050XM-00C-NNN
Type: MV-ID5050XM-00C-NNN

Performance

Symbologies: 1D codes: Code 39, Code 93, Code 128 (GS1-128 included), CodaBar, EAN 8, EAN 13, UPCA, UPCE, ITF 14, ITF 25, Matrix 25, MSI, China Post, Code 11, Industrial 2of5, and Pharmacode 2D matrix codes: QR Code (GS1-QR included), Data Matrix (GS1-DM included), MicroQR, AZTEC, HanXin 2D stacked codes: PDF417, MicroPDF417
Max. frame rate: 92 fps
Max. reading speed: 120 codes/sec
Sensor type: CMOS, global shutter
Pixel size: 3.45 μm × 3.45 μm
Sensor size: 1/1.45"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 8.39 × 7.07 mm
Диагонал на сензора: 10.97 mm
Resolution: 2432 × 2048
Exposure time: 38 μs to 1 s
Gain: 0 dB to 37 dB
Mono/color: Mono

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s)
Communication protocol: SmartSDK, TCP Client, TCP Server, Serial, FTP, Profinet, Ethernet/IP, MELSEC/SLMP, ModBus, Fins, UDP
Digital I/O: 12-pin M12 connector provides power and I/O, including opto-isolated input (LineIn 0/1/2) × 3, opto-isolated output (LineOut 3/4/5) × 3, RS-232 input × 1, and RS-232 output × 1. Supports device triggering via pressing button on device and smart tune.
Power supply: 24 ± 10% VDC
Power consumption: Avg.: 8 W @ 24 VDC Max.: 14.4 W @ 24 VDC

Mechanical

Lens mount: C-mount
Lens cap: Transparent lens cap
Light source: No built-in light source
Indicator: Power indicator (PWR), network indicator (LNK), and user-defined indicator (U1/U2)
Shell material: Metal
Dimension: Straight angle: 112.3 mm × 54 mm × 110 mm (4.4" × 2.1" × 4.3") Right angle: 88.7 mm × 54 mm × 132.4 mm (3.5" × 2.1" × 5.2")
Weight: Approx. 370 g (0.8 lb.)
Ingress protection: IP67 (under proper installation of waterproof lens cap)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 95% RH (no condensation)
Vibration resistance: Device only: 10 Hz to 55 Hz, 1.5 mm full amplitude, 2 hours per axis (X/Y/Z) (IEC 60068-2-6:2007\GB/T 2423.10-2019)
Shock resistance: Device only, 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) (IEC 60068-2-27\GB/T 2423.5-2019)

General

Client software: IDMVS
Certification: CE, RoHS, KC

Фърмуер

MV_ID5050XM_XXC_NNN_GML_STD_V4.0.2_251110_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

25.2 mm

Мащаб: 0.084×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 10.97 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
