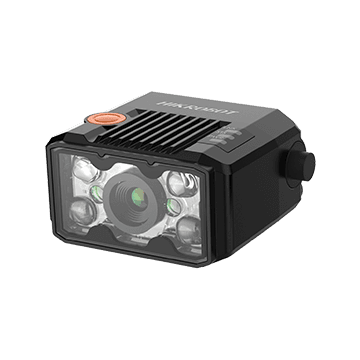

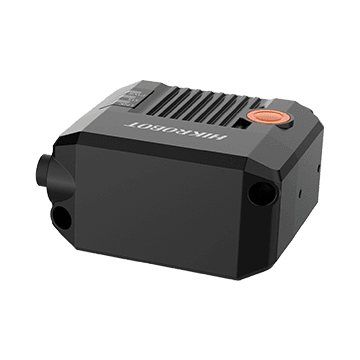

1.6MP Ultra-Compact Industrial Code Reader
Компактен индустриален четец на баркодове — серията ID2000 се вгражда в автоматизирани машини и други приложения за четене на кодове от близко разстояние по автоматизирани линии. Поддържа разпространените 1D, 2D и DPM кодове, а патентованата осветителна конструкция осигурява качествено осветяване на изображението. Разпознава множество 1D и 2D кодове, както и DPM кодове, нанесени чрез лазерно гравиране, мастиленоструен печат и други. Честотата на декодиране достига 20 fps, а скоростта на четене — 45 кода/s. С размери 46×25×38 mm серията ID2000 поддържа два начина на монтаж (страничен/заден), вгражда се безпроблемно в миниатюрни или вече съществуващи автоматизирани машини и пести максимално монтажно пространство.
Model
- Product Model
- MV-ID2016M-16T-RBN
- Type
- 1.6MP Ultra-Compact Industrial Code Reader
Performance
- Symbologies
- 1-dimensional codes: Code 39, Code 93, Code 128 (include GS1-128), ITF 14, ITF 25, CodaBar, EAN 8, EAN 13, UPCA, UPCE, Matrix 25, MSI, China Post, Code 11, Industrial 2of5, Pharmacode 2-dimensional codes: QR Code (include GS1-QR), Data Matrix (include GS1-DM), MicroQR, AZTEC, HanXin Stacked codes: PDF 417
- Max. frame rate
- 60 fps
- Max. reading speed
- 45 codes/sec
- Sensor type
- CMOS, global shutter
- Pixel size
- 3.45 μm × 3.45 μm
- Sensor size
- 1/2.9"
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 4.86 × 3.53 mm
- Диагонал на сензора
- 6.01 mm
- Resolution
- 1408 × 1024
- Exposure time
- 16 μs to 20000 μs
- Gain
- 0 dB to 15 dB
- Mono
- Mono
- Communication protocol
- TCP Server, Serial, FTP, TCP Client, Profinet, Ethernet/IP, MELSEC/SLMP, Modbus, UDP, and Fins
Electrical feature
- Data interface
- Fast Ethernet (100 Mbit/s)
- Digital I/O
- 17-pin M12 connector provides power and I/O, including non-isolated input (Line 2) × 1, non-isolated output (Line 3) × 1, configurable bi-directional non-isolated I/O × 2 (Line 0/1), and RS-232 × 1. Supports device triggering via pressing button on side.
- Power supply
- 12 VDC to 24 VDC
- Max. power consumption
- Approx. 4 W @ 12 VDC
Mechanical
- Focal length
- 16 mm
- Lens mount
- M12-mount
- Working distance
- 100 mm to 400 mm
- Ambient illumination
- 0 lux to 50000 lux
- Aiming system
- Orange LED
- Indicator
- Power indicator (PWR), network indicator (LNK), and status indicator (STS).
- Dimension
- 46 mm × 40 mm × 25 mm (1.8" × 1.6" × 1.0")
- Temperature
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
- Ingress protection
- IP65
- Weight
- Approx. 135 g (0.3 lb.)
- Humidity
- 20% RH to 95% RH (no condensation)
- Light source
- Red
General
- Client software
- IDMVS
- Certification
- CE, RoHS, KC
Фърмуер
Избор на обектив
Избор на обектив
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
Обективи, които пасват на тази камера
Филтрирано по байонет M12-mount и по покритие на сензора — кръгът на изображението е поне 6.01 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
3.37mm, F2.8, 1/2", 5MP Lens, M12-Mount
6mm, F2.8, 1/1.8", 5MP Lens, M12-Mount
8mm, F2.8, 1/1.8", 5MP Lens, M12-Mount
12mm, F2.8, 1/1.8", 5MP Lens, M12-Mount
16mm, F2.8, 1/1.8", 5MP Lens, M12-Mount
25mm, F2.8, 1/1.8", 5MP Lens, M12-Mount
