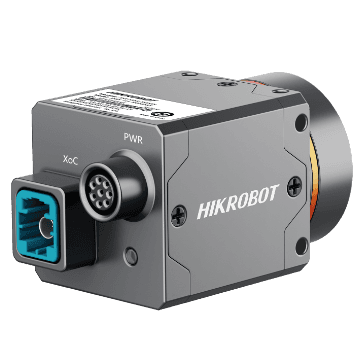

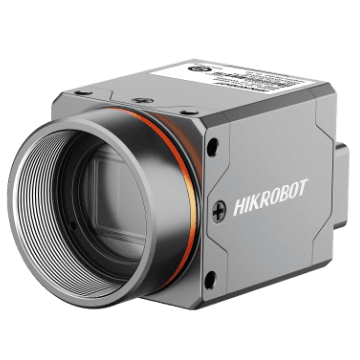

5MP Area Scan Camera, 3rd Gen., XoCLink, MINI, C-mount, color

Name: 5MP Area Scan Camera, 3rd Gen., XoCLink, MINI, C-mount, color
Brand: Hikrobot
SKU: MV-CT3CA0050/G/C/NN

MV-CT3CA0050/G/C/NNHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

5–12 MP Area Scan камери — Global shutter, CMOS, C-mount, IP40

Model

Product Model: MV-CT3CA0050/G/C/NN
Type: 5MP Area Scan Camera, 3rd Gen., XoCLink, MINI, C-mount, color

Performance

Sensor type: CMOS, global shutter
Sensor model: Stacked BSI
Pixel size: 3.45 μm × 3.45 μm
Sensor size: 2/3"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 8.45 × 7.07 mm
Диагонал на сензора: 11.01 mm
Resolution: 2448 × 2048
Max. frame rate: 80 fps @ 2448 × 2048 Bayer GR 8
Dynamic range: 60.6 dB
SNR: 43.8 dB
Gain: 0 dB to 24 dB
Exposure time: 5 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Color
Pixel format: Mono 8 Bayer GR 8/10/12 RGB 8, BGR 8
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: XoCLink
Digital I/O: 8-pin M8 A-Code aviation connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 2 (Line 2/5).
Power supply: 9 VDC to 24 VDC, supports PoC
Power consumption: Typ. 1.7 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 33 mm (1.1" × 1.1" × 1.3")
Weight: Approx. 90 g (0.2 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –30 °C to 60 °C (–22 °F to 140 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11
Compatibility: GenlCam, XoCLink

Фърмуер

MV_CT3CA0050_G01_STD_V4.6.0_260625_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

25.4 mm

Мащаб: 0.084×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
