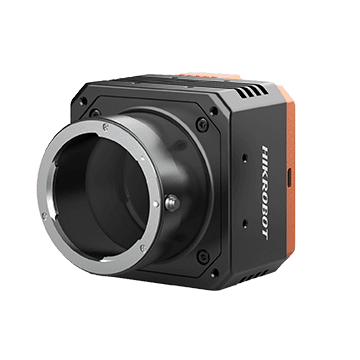

65MP Area Scan Camera, CXP-6, GMAX3265, Color, M58-mount, with fan
> 25 MP CoaXPress Area Scan камери — GMAX3265, Global shutter, CMOS, M58-mount
Model
- Product Model
- MV-CH650-90XC-M58S-NF
- Type
- 65MP Area Scan Camera, CXP-6, GMAX3265, Color, M58-mount, with fan
Performance
- Sensor type
- CMOS, global shutter
- Sensor model
- Gpixel GMAX3265
- Pixel size
- 3.2 μm × 3.2 μm
- Sensor size
- 29.9 mm × 22.4 mm
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 29.9 × 22.4 mm
- Диагонал на сензора
- 37.36 mm
- Resolution
- 9344 × 7000
- Max. frame rate
- 31.5 fps @ 9344 × 7000
- Dynamic range
- 66 dB
- SNR
- 40 dB
- Gain
- 1.25x to 6x
- Exposure time
- 14 μs to 10 sec
- Exposure mode
- Off/Once/Continuous exposure mode
- Mono/color
- Color
- Pixel format
- Bayer BG 8/10/12
- Binning
- Supports 1 ×1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Decimation
- Supports 1 ×1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Reverse image
- Supports horizontal and vertical reverse image output
Electrical feature
- Data interface
- CoaXPress with DIN interface
- Digital I/O
- 12-pin P10 connector provides I/O: opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
- Power supply
- 9 VDC to 24 VDC
- Power consumption
- Typ. 10.2 W @ 24 VDC
Mechanical
- Lens mount
- M58*0.75, flange focal length 11.48 mm
- Dimension
- M58-mount with fan: 74 mm × 74 mm × 70.4 mm (2.9" × 2.9" × 2.8")
- Weight
- M58-mount with fan: approx. 470 g (1.0 lb.)
- Ingress protection
- IP40 (under proper lens installation and wiring)
- Temperature
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
- Humidity
- 20% RH to 95% RH (no condensation)
General
- Client software
- Frame grabber software meeting with CoaXPress Protocol
- Operating system
- 32/64-bit Windows 7/10, 64-bit Windows 11 with 8 GB memory or above
- Compatibility
- CoaXPress, GenlCam
- Certification
- CE, RoHS, KC
Фърмуер
Избор на обектив
Избор на обектив
Търся
Фокусно разстояние
89.7 mm
Мащаб: 0.3×
Резолюция на пиксел
0.0408 mm/px
Най-малък откриваем детайл: 0.123 mm
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
Съвместими кабели за данни
Обективи, които пасват на тази камера
Филтрирано по байонет M58-mount и по покритие на сензора — кръгът на изображението е поне 37.36 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
