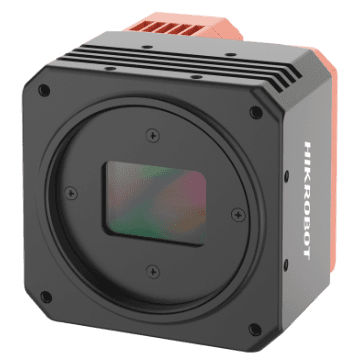

50MP Area Scan Camera, 10GigE, GMAX, Color, M58-mount, with fan
> 25 MP 10GigE Area Scan камери — Global shutter, CMOS, M58-mount, IP40
Model
- Product Model
- MV-CH500-90TC-M58S-NF
- Type
- 50MP Area Scan Camera, 10GigE, GMAX, Color, M58-mount, with fan
Performance
- Sensor type
- CMOS, global shutter
- Sensor model
- Gpixel® GMAX
- Pixel size
- 3.2 μm × 3.2 μm
- Sensor size
- 22.4 mm × 22.4 mm
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 22.43 × 22.4 mm
- Диагонал на сензора
- 31.7 mm
- Resolution
- 7008 × 7000
- Max. frame rate
- 15.5 fps @ 7008 × 7000 Bayer BG 8
- Dynamic range
- 66 dB
- SNR
- 40 dB
- Gain
- 1.25 × to 6 ×
- Exposure time
- 15 μs to 10 sec
- Exposure mode
- Off/Once/Continuous exposure mode
- Mono/color
- Color
- Pixel format
- Mono 8/10/12, Bayer BG 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
- Binning
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Decimation
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Reverse image
- Supports horizontal and vertical reverse image output
Electrical feature
- Data interface
- 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s)
- Digital I/O
- 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1
- Power supply
- 9 VDC to 24 VDC
- Power consumption
- Typ. 12 W @ 12 VDC
Mechanical
- Lens mount
- M58*0.75, flange back length 11.48 mm
- Dimension
- 74 mm × 74 mm × 78.8 mm (2.9" × 2.9" × 3.1")
- Weight
- Approx. 550 g (1.2 lb.)
- Ingress protection
- IP40 (under proper lens installation and wiring)
- Temperature
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
- Humidity
- 20% RH to 95% RH (no condensation)
General
- Client software
- MVS or third-party software meeting with GigE Vision Protocol
- Operating system
- 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
- Compatibility
- GigE Vision V2.0, GenICam
- Certification
- CE, RoHS, KC
Фърмуер
Избор на обектив
Избор на обектив
Търся
Фокусно разстояние
67.3 mm
Мащаб: 0.22×
Резолюция на пиксел
0.0408 mm/px
Най-малък откриваем детайл: 0.123 mm
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
Съвместими кабели за данни
Frame grabber-и
Обективи, които пасват на тази камера
Филтрирано по байонет M58-mount и по покритие на сензора — кръгът на изображението е поне 31.7 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
