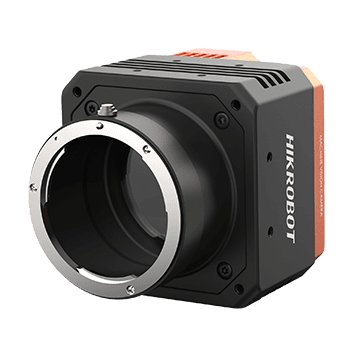

31MP Area Scan Camera, GigE, IMX342, Mono, F-mount, with fan

Name: 31MP Area Scan Camera, GigE, IMX342, Mono, F-mount, with fan
Brand: Hikrobot
SKU: MV-CH310-10GM-F-NF

MV-CH310-10GM-F-NFHikrobotСензор: IMX342 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

> 25 MP GigE Area Scan камери — IMX342, Global shutter, CMOS, F-mount

Model

Product Model: MV-CH310-10GM-F-NF
Type: 31MP Area Scan Camera, GigE, IMX342, Mono, F-mount, with fan

Performance

Sensor type: CMOS, global shutter
Sensor model: Sony® IMX342
Pixel size: 3.45 μm × 3.45 μm
Sensor size: 22.3 mm × 16.7 mm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 22.3 × 16.74 mm
Диагонал на сензора: 27.88 mm
Resolution: 6464 × 4852
Max. frame rate: 3.9 fps @ 6464 × 4852 Mono 8
Dynamic range: 73 dB
SNR: 40 dB
Gain: 0 dB to 24 dB
Exposure time: UltraShort exposure mode: 3 μs to 33 μs Standard exposure mode: 36 μs to 2 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2
Decimation: Supports 1 × 1, 2 × 2
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)
Digital I/O: 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
Power supply: 9 VDC to 24 VDC
Power consumption: Typ. 9 W @ 12 VDC

Mechanical

Lens mount: F-mount, flange back length 46.5 mm
Dimension: 74 mm × 74 mm × 80.1 mm (2.9" × 2.9" × 3.2")
Weight: Approx. 600 g (1.3 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH310_10GM_STD_V3.1.3_260427_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

66.9 mm

Мащаб: 0.22×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет F-mount и по покритие на сензора — кръгът на изображението е поне 27.88 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
