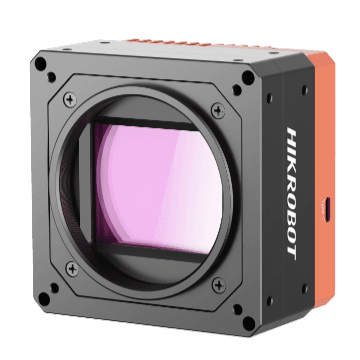

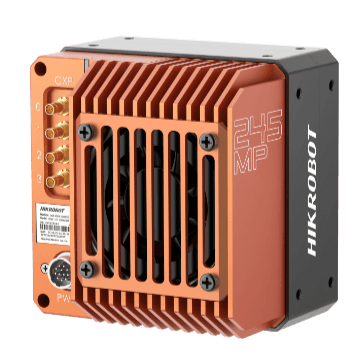

245MP Area Scan Camera, CoaXPress, IMX811, mono, M72-mount, TEC with fan

Name: 245MP Area Scan Camera, CoaXPress, IMX811, mono, M72-mount, TEC with fan
Brand: Hikrobot
SKU: MV-CH2450-10YM-M72-TF

MV-CH2450-10YM-M72-TFHikrobotСензор: IMX811 Rolling shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

> 25 MP CoaXPress Area Scan камери — IMX811, Rolling shutter, CMOS, M72-mount

Model

Product Model: MV-CH2450-10YM-M72-TF
Type: 245MP Area Scan Camera, CoaXPress, IMX811, mono, M72-mount, TEC with fan

Performance

Sensor type: CMOS, rolling shutter
Sensor model: Sony® IMX811
Pixel size: 2.81 μm × 2.81 μm
Sensor size: 64.84 mm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 53.95 × 35.97 mm
Диагонал на сензора: 64.84 mm
Resolution: 19200 × 12800
Max. frame rate: 12.4 fps @ 19200 × 12800 Mono 8
Dynamic range: 71.9 dB
SNR: 44.1 dB
Gain: 0 dB to 24 dB
Exposure time: 98 μs to 60 sec
Exposure mode: Off/Once/Continuous exposure mode, supports Rolling Shutter and Global Reset
Mono/color: Mono
Pixel format: Mono 8/10/12/16
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal reverse image output

Electrical feature

Data interface: CoaXPress with HD-BNC interface
Digital I/O: 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1
Power supply: 24 VDC
Power consumption: Camera with TEC non-cooling: Typ. 19 W @ 24 VDC Camera with TEC cooling: Typ. 33 W @ 24 VDC

Mechanical

Lens mount: M72*0.75, flange back length 19.55 mm
Dimension: 100 mm × 100 mm × 82 mm (3.9" × 3.9" × 3.2")
Weight: Approx. 1216.9 g (2.7 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with CoaXPress Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: CoaXPress, GenlCam
Certification: CE, RoHS, KC

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

162 mm

Мащаб: 0.54×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет M72-mount и по покритие на сензора — кръгът на изображението е поне 64.84 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
