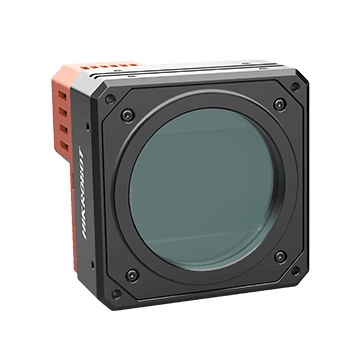

151MP Area Scan Camera, CoaXPress, IMX411, Mono, M72-mount, with TEC
> 25 MP CoaXPress Area Scan камери — IMX411, Rolling shutter, CMOS, M72-mount
Model
- Product Model
- MV-CH1510-11XM-M72-TF
- Type
- 151MP Area Scan Camera, CoaXPress, IMX411, Mono, M72-mount, with TEC
Performance
- Sensor type
- CMOS, rolling shutter
- Sensor model
- Sony® IMX411
- Pixel size
- 3.76 μm × 3.76 μm
- Sensor size
- 66.7 mm
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 53.42 × 40.01 mm
- Диагонал на сензора
- 66.74 mm
- Resolution
- 14208 × 10640
- Max. frame rate
- 6.2 fps @ 14208 × 10640
- Dynamic range
- 78.7 dB
- SNR
- 46.4 dB
- Gain
- 0 dB to 30 dB
- Exposure time
- 15 μs to 10 sec
- Exposure mode
- Off/Once/Continuous exposure mode, supports Global Reset, Rolling
- Mono/color
- Mono
- Pixel format
- Mono 8/10/12/16
- Binning
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Decimation
- Not supported
- Reverse image
- Supports horizontal reverse image output
Electrical feature
- Data interface
- CoaXPress with DIN interface
- Digital I/O
- 12-pin P10 connector provides I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
- Power supply
- Camera with fan: 12 VDC to 24 VDC Camera with TEC: 24 VDC
- Power consumption
- Camera with fan: Typ. 18 W @ 24 VDC Camera with TEC non-cooling: Typ. 21 W @ 24 VDC Camera with TEC cooling: Typ. 55 W @ 24 VDC
Mechanical
- Lens mount
- M72*0.75, flange back length 19.55 mm
- Dimension
- Camera with fan: 100 mm × 100 mm × 74.3 mm (3.9" × 3.9" × 2.9") Camera with TEC: 120 mm × 120 mm × 84.6 mm (4.7" × 4.7" × 3.3")
- Weight
- Camera with fan: Approx. 1.0 kg (2.2 lb.) Camera with TEC: Approx. 1.9 kg (4.2 lb.)
- Ingress protection
- IP40 (under proper lens installation and wiring)
- Temperature
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
- Humidity
- 20% RH to 95% RH (no condensation)
General
- Client software
- Frame grabber software meeting with CoaXPress Protocol
- Operating system
- 32/64-bit Windows 7/10, 64-bit Windows 11 with 8 GB memory or above
- Compatibility
- CoaXPress, GenlCam
- Certification
- CE, RoHS, KC
Фърмуер
Избор на обектив
Избор на обектив
Търся
Фокусно разстояние
160 mm
Мащаб: 0.53×
Резолюция на пиксел
0.0408 mm/px
Най-малък откриваем детайл: 0.123 mm
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
Съвместими кабели за данни
Обективи, които пасват на тази камера
Филтрирано по байонет M72-mount и по покритие на сензора — кръгът на изображението е поне 66.74 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
