12MP Area Scan Camera, GigE,IMX304,Color

Name: 12MP Area Scan Camera, GigE,IMX304,Color
Brand: Hikrobot
SKU: MV-CH120-10GC(EOL)

MV-CH120-10GC(EOL)HikrobotСензор: IMX304 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

12–25 MP GigE Area Scan камери — IMX304, Global shutter, CMOS, C-mount

Model

Product Model: MV-CH120-10GC(EoL)
Type: 12MP Area Scan Camera, GigE,IMX304,Color

Performance

Sensor type: CMOS, global shutter
Sensor model: Sony® IMX304
Pixel size: 3.45 μm × 3.45 μm
Sensor size: 1.1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 14.13 × 10.35 mm
Диагонал на сензора: 17.52 mm
Resolution: 4096 × 3000
Max. frame rate: 9.4 fps @ 4096 × 3000
Dynamic range: 72.2 dB
SNR: 40.2 dB
Gain: 0 dB to 20 dB
Exposure time: UltraShort exposure mode: 2 μs to 14 μs Standard exposure mode: 15 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono: Color
Pixel format: Mono 8/10/12, Bayer GR 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 1 × 2, 2 × 1, 2 × 2
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)

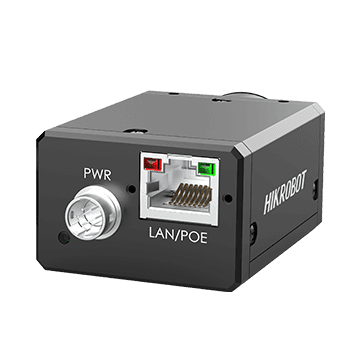

Digital I/O: 6-pin Hirose connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 12 VDC, supports PoE
Power consumption: Typ. 4.6 W@12 VDC

Mechanical

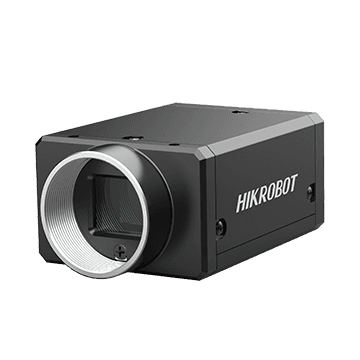

Lens mount: C-mount
Dimension: 44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3")
Weight: Approx. 140 g (0.3 lb.)
Ingress protection: IP 30 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 80% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH120_10GC_S2_STD_V3.1.2_230423_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

42.4 mm

Мащаб: 0.14×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 17.52 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
