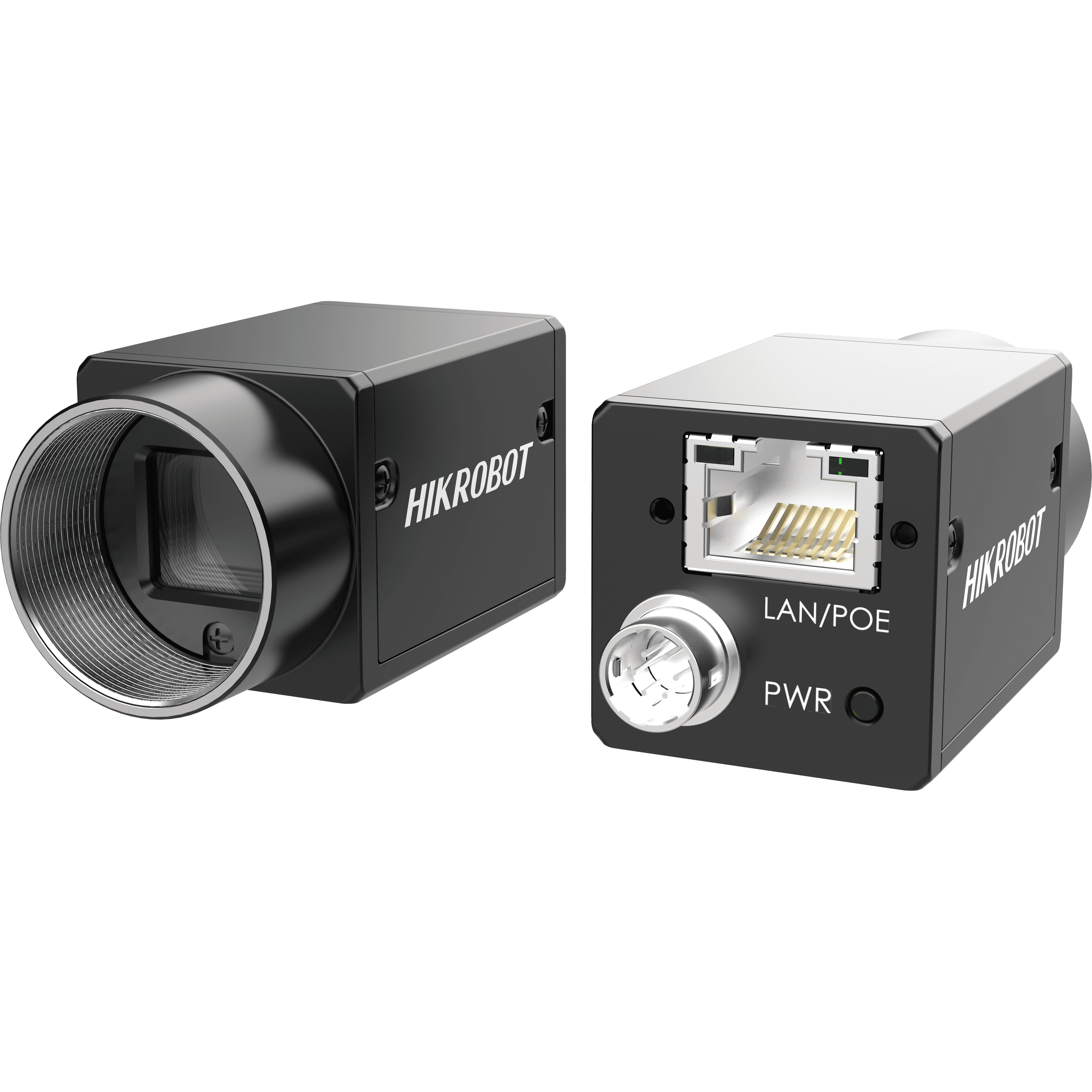

1.3MP Area Scan Camera, GigE, SS, Color

Name: 1.3MP Area Scan Camera, GigE, SS, Color
Brand: Hikrobot
SKU: MV-CE013-80GC

MV-CE013-80GCHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

1–2 MP GigE Area Scan камери — Global shutter, CMOS, C-mount, IP30

Model

Product Model: MV-CE013-80GC
Type: 1.3MP Area Scan Camera, GigE, SS, Color

Performance

Sensor type: CMOS, global shutter
Sensor model: SS
Pixel size: 4.0 μm × 4.0 μm
Sensor size: 1/2.7"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 5.12 × 4.1 mm
Диагонал на сензора: 6.56 mm
Resolution: 1280 × 1024
Max. frame rate: 89.9 fps @ 1280 × 1024
Dynamic range: 60 dB
SNR: 40 dB
Gain: 0 dB to 20 dB
Exposure time: 31 μs to 1 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono: Color
Pixel format: Mono 8/10/12, Bayer BG 8/10/10p/12/12p, YUV422_YUYV_Packed, YUV422 Packed, RGB 8, BGR 8
Binning: Supports 1 × 1, 2 × 2
Decimation: Supports 1 × 1, 2 × 2
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet, compatible with Fast Ethernet
Digital I/O: 6-pin Hirose connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports PoE
Power consumption: Typ. 2.6 W@12 VDC

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Weight: Approx. 96 g (0.21 lb.)
Ingress protection: IP30 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 80% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CE013_80GC_STD_V3.4.46_220713_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

15.4 mm

Мащаб: 0.051×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 6.56 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
