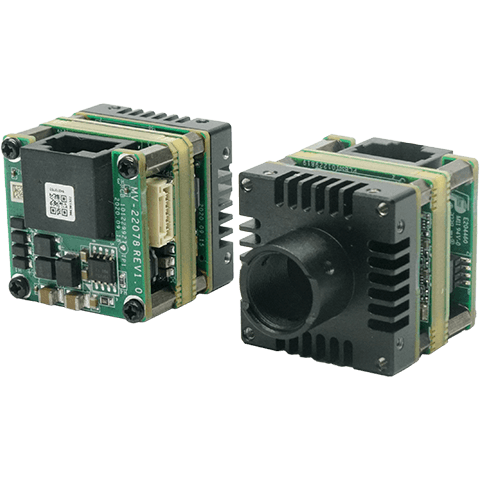

6MP Board Level Camera, GigE,IMX178,Mono,M12-mout

Name: 6MP Board Level Camera, GigE,IMX178,Mono,M12-mout
Brand: Hikrobot
SKU: MV-CB060-10GM-S

MV-CB060-10GM-SHikrobotСензор: IMX178 Rolling shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

5–12 MP GigE Area Scan камери — IMX178, Rolling shutter, CMOS, M12-mount

Model

Product Model: MV-CB060-10GM-S
Type: 6MP Board Level Camera, GigE,IMX178,Mono,M12-mout

Performance

Sensor type: CMOS, rolling shutter
Sensor model: Sony® IMX178
Pixel size: 2.4 μm × 2.4 μm
Sensor size: 1/1.8"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 7.37 × 4.92 mm
Диагонал на сензора: 8.86 mm
Resolution: 3072 × 2048
Max. frame rate: 19.1 fps @3072 × 2048 30.7 fps @3072 × 2048 (image compression mode enabled)
Dynamic range: 71.3 dB
SNR: 41.3 dB
Gain: 0 dB to 24 dB
Exposure time: 25 μs to 2.5 sec
Exposure mode: Off/ Once/ Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet, compatible with Fast Ethernet
Digital I/O: 6-pin connector provides power and I/O, including non-isolated input × 1 (Line 0), non-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports PoE
Power consumption: Typ. 2.3 W @ 12 VDC

Mechanical

Lens mount: M12-mount
Dimension: 29 mm × 29 mm × 30.2 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 45 g (0.1 lb.)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
Humidity: 20% to 80% RH, non-condensing

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS
Compatibility: GigE Vision V2.0, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CS060_10GM_STD_V3.4.20_201014_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

22.1 mm

Мащаб: 0.074×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Frame grabber-и

MV-GE1100

MV-GE1100 Frame Grabbers

Обективи, които пасват на тази камера

Филтрирано по байонет M12-mount и по покритие на сензора — кръгът на изображението е поне 8.86 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
