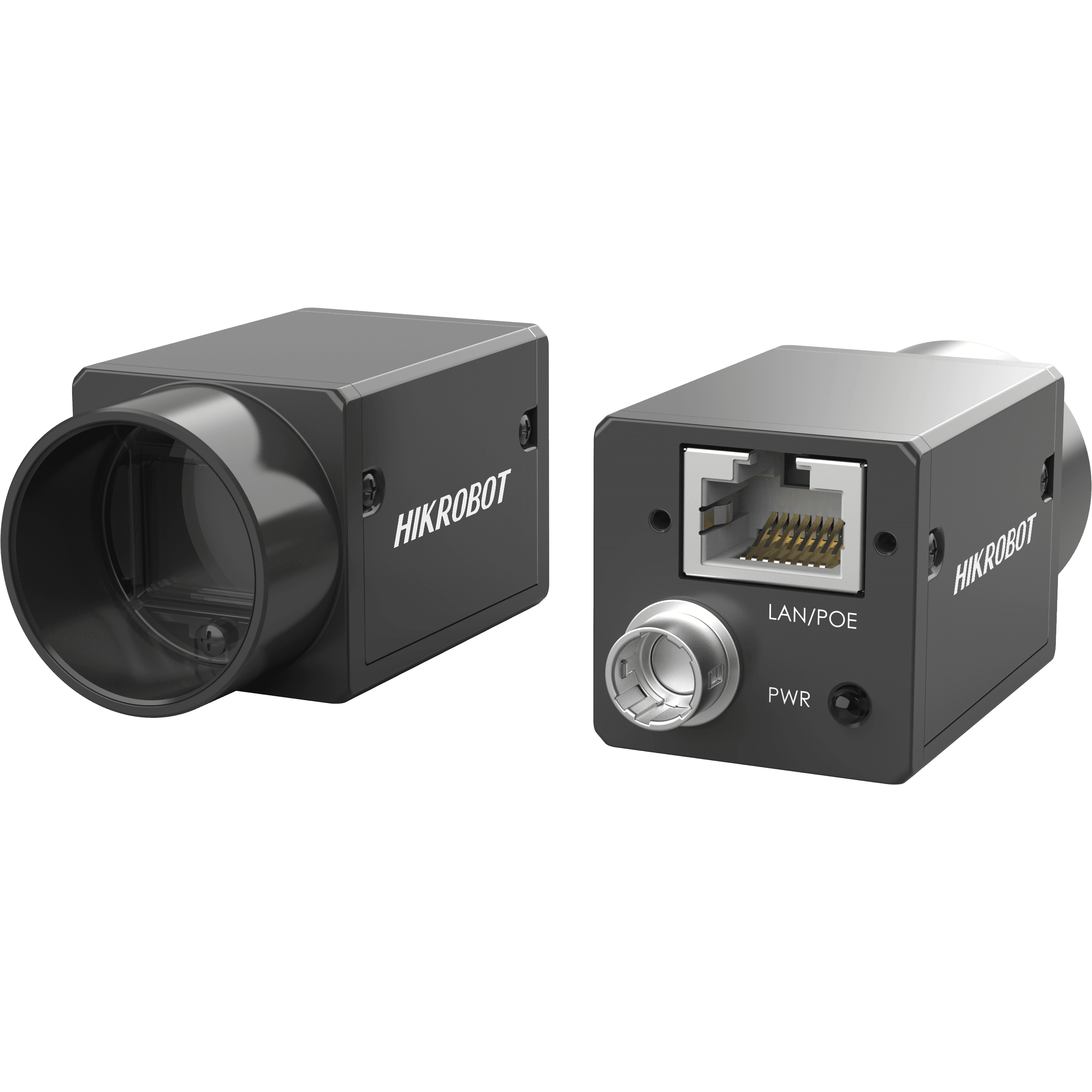

0.3MP Area Scan Camera, GigE,PYTHON300,Color

Name: 0.3MP Area Scan Camera, GigE,PYTHON300,Color
Brand: Hikrobot
SKU: MV-CA003-20GC

MV-CA003-20GCHikrobotСензор: PYTHON300 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

< 1 MP GigE Area Scan камери — PYTHON300, Global shutter, CMOS, C-mount

Model

Product Model: MV-CA003-20GC
Type: 0.3MP Area Scan Camera, GigE,PYTHON300,Color

Performance

Sensor type: CMOS, global shutter
Sensor model: PYTHON300
Pixel size: 4.8 μm × 4.8 μm
Sensor size: 1/4"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 3.23 × 2.46 mm
Диагонал на сензора: 4.06 mm
Resolution: 672 × 512
Max. frame rate: 336 fps @672 × 512
Dynamic range: 59 dB
SNR: 39.9 dB
Gain: 0 dB to 15 dB
Exposure time: 40 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono: Color
Pixel format: Mono8/10/12, Bayer RG 8/10/10p/12/12p, YUV 422 Packed, YUV422_YUYV_Packed, RGB 8
Binning: Supports 1 × 1, 1 × 2, 2 × 1, 1 × 4, 4 × 1, 2 × 2, 2 × 4, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2
Reverse image: Supports horizontal and vertical reverse image output
Image buffer: 128 MB

Electrical feature

Data interface: Gigabit Ethernet, compatible with Fast Ethernet
Digital I/O: 6-pin Hirose connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 12 VDC, supports PoE
Power consumption: Typ. 2.6 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Weight: Approx. 68 g (0.15 lb.)
Ingress protection: IP30 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 80% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 32/64-bit Linux
Compatibility: GigE Vision V1.2, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CA003_20GC_STD_V2.8.7_200721_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

9.69 mm

Мащаб: 0.032×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 4.06 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
