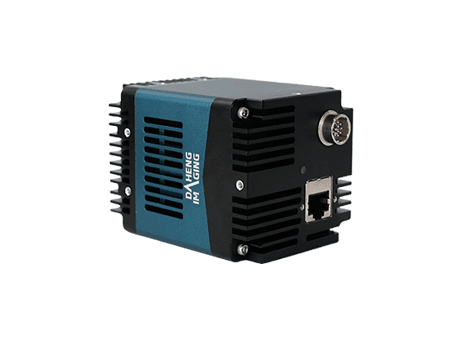

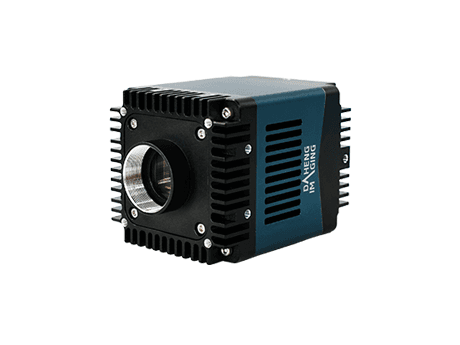

MARS-321-176GTM-TN-SWIR F02

Name: MARS-321-176GTM-TN-SWIR F02
Brand: Daheng Imaging
SKU: MARS-321-176GTM-TN-SWIRF02

MARS-321-176GTM-TN-SWIRF02Daheng ImagingСензор: IMX993 Global shutter →

Заяви оферта Datasheet PDF

2–5 MP 10GigE Area Scan камери — IMX993, Global shutter, CMOS, SWIR

Specifications

Model: MARS-321-176GTM-TN-SWIR F02
Product Families: MARS
Resolution: 2080×1544
Frame Rate (fps): 176
Sensor Manufacturer: Sony
Sensor: 1/1.8" IMX993 Global shutter CMOS
Pixel Size: 3.45μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 7.18 × 5.33 mm
Диагонал на сензора: 8.94 mm
Pixel Bit Depth: 8 bit，10 bit，12 bit
Data Interface: 10GigE
Lens Mount: C
Spectrum: Mono，SWIR
Pixel Formats: Mono8，Mono10，Mono10p，Mono12，Mono12p
Signal Noise Ratio: 46.3 dB
Exposure Time: UltraShort: 8μs~100μs, Standard: 21μs ~ 1s
Gain: 0dB ~ 24dB
Binning: 1×1, 1×2, 1×4, 2×1, 2×2, 2×4, 4×1, 4×2, 4×4
Decimation: Sensor: 1×1, 2×2
Reverse X/Y: Reverse X/Y
I/O Interface: 1 input and 1 output with opto-isolated, 1 bidirectional programmable GPIO
Power Requirement: 24 VDC
Power Consumption: 10.5 W @ 24 VDC
Operating Temp.: 0°C ~ +45°C
Storage Temp.: -20°C ~ +70°C
Operating Humidity: 10% ~ 80%
Dimensions (W×H×L): 60 mm × 60 mm × 80.5 mm
Weight: 495 g
Conformity: CE, RoHS, FCC, ICES, UKCA, GigE Vision, GenICam

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

21.5 mm

Мащаб: 0.072×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 8.94 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
