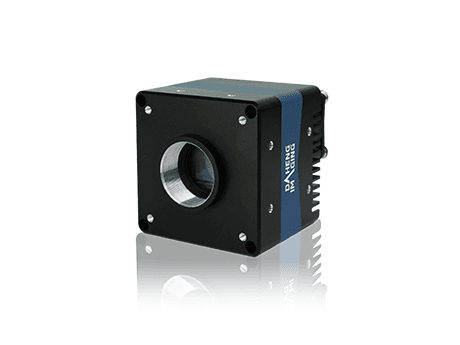

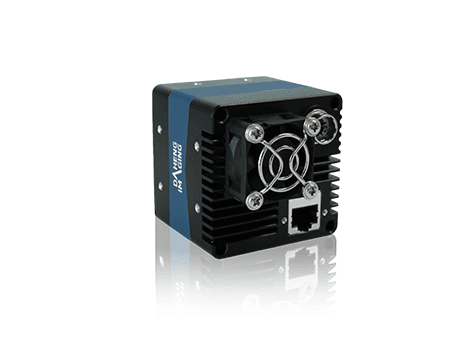

MARS-2020-42GTM-NF

Name: MARS-2020-42GTM-NF
Brand: Daheng Imaging
SKU: MARS-2020-42GTM-NF

MARS-2020-42GTM-NFDaheng ImagingСензор: IMX541 Global shutter →

Заяви оферта Datasheet PDF

12–25 MP 10GigE Area Scan камери — IMX541, Global shutter, CMOS, Mono

Specifications

Model: MARS-2020-42GTM-NF
Product Families: MARS
Resolution: 4512×4512
Frame Rate (fps): 38.3
Sensor Manufacturer: Sony
Sensor: 1.1" IMX541 Global shutter CMOS
Pixel Size: 2.74μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 12.36 × 12.36 mm
Диагонал на сензора: 17.48 mm
Pixel Bit Depth: 8 bit，10 bit，12 bit
Data Interface: 10GigE
Lens Mount: C
Spectrum: Mono
Pixel Formats: Mono8，Mono10，Mono12
Signal Noise Ratio: 40.11 dB
Exposure Time: UltraShort: 1μs~2.4μs, Standard: 3μs ~ 1s
Gain: 0dB ~ 24dB
Binning: Sensor: 1×1, 2×2
Decimation: Sensor: 1×1, 2×2
Reverse X/Y: Reverse X/Y
I/O Interface: 1 input and 1 output with opto-isolated, 1 bidirectional programmable GPIO
Power Requirement: 12~24 VDC
Power Consumption: 11.0 W @ 24 VDC
Operating Temp.: 0°C ~ +50°C
Storage Temp.: -20°C ~ +70°C
Operating Humidity: 10% ~ 80%
Dimensions (W×H×L): 60 mm × 60 mm × 54 mm
Weight: 340 g
Conformity: CE, RoHS, FCC, ICES, UKCA, GigE Vision, GenICam

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

37.1 mm

Мащаб: 0.12×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 17.48 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
